Como componente indispensable de los sistemas de energía modernos,transformadores de tipo secoLos transformadores de tipo seco desempeñan un papel importante en diversas ocasiones de suministro de energía con su estructura única y principio de funcionamiento. A diferencia de los transformadores sumergidos en aceite, los transformadores de tipo seco no utilizan aceite como medio de enfriamiento, sino aire para enfriamiento natural, lo que los hace tener ventajas significativas en protección ambiental, seguridad y costos de mantenimiento. Este artículo explorará en profundidad el principio de funcionamiento de los transformadores de tipo seco para ayudarnos a comprender mejor este equipo de energía.
I. Introducción
Los transformadores son equipos eléctricos que se utilizan en los sistemas de energía. Su función principal es convertir los niveles de voltaje para satisfacer las necesidades de los diferentes equipos eléctricos. Los transformadores de tipo seco, como su nombre lo indica, son transformadores que no utilizan aceite u otros líquidos como medio de aislamiento y refrigeración. Por lo general, utilizan refrigeración natural por aire o refrigeración por aire para disipar el calor, y los componentes principales están compuestos por núcleos de hierro, bobinados y materiales aislantes.
II. Estructura de los transformadores de tipo seco
Los transformadores de tipo seco se componen principalmente de las siguientes partes:
1. Núcleo de hierro:El núcleo de hierro es la parte del circuito magnético del transformador, generalmente hecho de láminas de acero al silicio laminado, con buena conductividad magnética, y se utiliza para convertir la energía electromagnética en energía magnética.
2. Bobinado:El devanado es la parte del circuito del transformador, enrollado con alambre de cobre o aluminio. Se divide en devanado de entrada (devanado primario) y devanado de salida (devanado secundario) para realizar la conversión entre energía eléctrica y energía magnética.
3. Material de aislamiento:Los transformadores de tipo seco utilizan materiales aislantes para aislar los devanados y evitar fugas de corriente y cortocircuitos. Los materiales aislantes incluyen papel aislante, resina, etc.
4. Sistema de refrigeración:Los transformadores de tipo seco generalmente utilizan un sistema de enfriamiento por aire natural o por aire forzado para disipar el calor.
III. Principio de inducción electromagnética

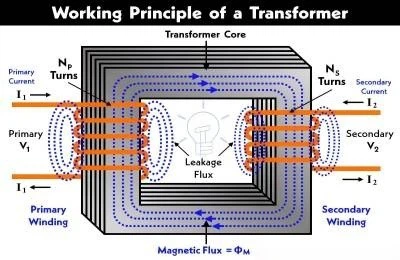

El principio de funcionamiento detransformadores de tipo secoSe basa en la ley de inducción electromagnética de Faraday, es decir, cuando el flujo magnético en el bucle conductor cambia, se generará una fuerza electromotriz inducida en el bucle. Cuando la corriente alterna pasa por el devanado de entrada (devanado primario), se generará un campo magnético alterno en el núcleo de hierro. Este campo magnético alterno pasará por el devanado de salida (devanado secundario), generando así una fuerza electromotriz inducida en el devanado secundario y, a continuación, generando un voltaje en ambos extremos del devanado secundario.
IV. Principio de conversión de voltaje
La conversión de voltaje se logra modificando la relación de vueltas del devanado de entrada y del devanado de salida. De acuerdo con la ley de conservación del flujo magnético, el flujo magnético total del devanado de entrada y del devanado de salida es igual, por lo que la relación entre el voltaje de salida y el voltaje de entrada es igual a la relación entre el número de vueltas del devanado de salida y el número de vueltas del devanado de entrada. Cuando el número de vueltas del devanado de salida es mayor que el del devanado de entrada, el voltaje de salida será mayor que el voltaje de entrada, lo que permite realizar la función de refuerzo; de lo contrario, se realiza la función de reducción.
V. Ventajas de los transformadores de tipo seco
1. Conversión y eficiencia energética
Durante el proceso de conversión de voltaje, el transformador de tipo seco sigue la ley de conservación de la energía eléctrica, es decir, la potencia de entrada es igual a la potencia de salida. Esto significa que, aunque habrá una cierta cantidad de pérdida de energía (como pérdida de hierro, pérdida de cobre, etc.) durante el proceso de conversión, la conversión de energía general es eficiente. Para mejorar la eficiencia del transformador, generalmente utilizamos materiales de alta calidad y procesos avanzados para reducir la pérdida de energía.
2. Protección y seguridad del medio ambiente
Dado que los transformadores de tipo seco no utilizan aceite como medio de refrigeración, no existe riesgo de fugas de aceite ni de incendio, lo que mejora en gran medida la seguridad y la protección medioambiental del equipo. Además, los transformadores de tipo seco también tienen las ventajas de ser de tamaño pequeño, peso ligero, fácil instalación y mantenimiento conveniente, por lo que son adecuados para diversos entornos de instalación complejos.
VI. Campos de aplicación
Transformadores de tipo secoSe utilizan ampliamente en la transmisión de energía de CA y CC de sistemas de energía, especialmente en lugares con altos requisitos de protección ambiental, como subterráneos, edificios de gran altura, centros comerciales, etc. Además, en el campo de las nuevas energías, como la energía eólica, la fotovoltaica y otros sistemas de generación de energía conectados a la red de energía renovable, los transformadores de tipo seco también juegan un papel importante.
VII. Resumen
Los transformadores de tipo seco realizan la conversión de voltaje y corriente a través del principio de inducción electromagnética y tienen las ventajas de alta eficiencia, protección ambiental y seguridad. En la producción industrial moderna y los sistemas de energía, los transformadores de tipo seco se han convertido en equipos de energía indispensables. Con la aplicación de nuevos materiales y nuevas tecnologías, el rendimiento de los transformadores de tipo seco seguirá mejorando y el ámbito de aplicación se ampliará aún más. En el futuro, se espera que los transformadores de tipo seco logren mayores avances en alta carga, alta eficiencia y bajo nivel de ruido, y hagan más contribuciones al desarrollo de los sistemas de energía.
