En la industria energética, los patios de distribución ysubestacionesSon componentes clave del sistema de distribución y desempeñan un papel integral en la transmisión y distribución de energía. Sin embargo, difieren significativamente en diseño, funcionalidad, tamaño y configuración del equipo. Comprender estas diferencias nos ayuda a comprender mejor el funcionamiento y el mantenimiento de los sistemas de energía.
1. Propósito y función del diseño
El principal propósito de diseño de los patios de maniobras es optimizar la transmisión de energía, especialmente entre diferentes líneas eléctricas dentro de la misma clase de voltaje. Por lo general, sirven como un nodo en una red eléctrica, conectando dos o más líneas o circuitos de transmisión. Esto hace que la configuración de la red sea más flexible, lo que permite la reconfiguración de la red, la distribución equilibrada de la carga y el aislamiento de áreas específicas para el mantenimiento. Los patios de maniobras son particularmente populares en áreas con espacio limitado, como las ciudades, ya que generalmente no requieren grandes cantidades de terreno. Vale la pena señalar que una estación de conmutación no necesariamente incluye un transformador, por lo que su función principal no es transformar el voltaje sino estar equipada con interruptores, disyuntores y equipos de protección, como seccionadores, disyuntores y fusibles, para controlar y proteger las líneas eléctricas.
En términos relativos, el diseño de la subestación es más completo y tiene funciones más completas. Incluye equipos como transformadores, interruptores y disyuntores, que no solo se utilizan para la conversión de voltaje sino también para el control y la protección de la red eléctrica. Las subestaciones pueden aumentar el voltaje según sea necesario para adaptarse a la transmisión a larga distancia, o reducir el voltaje para distribuir energía a los usuarios. El equipo principal de una subestaciónsubestaciónes el transformador, y su función de conversión de voltaje es una de las principales diferencias entre una subestación y una estación de conmutación.
2. Escala y equipamiento
Las estaciones de conmutación son relativamente pequeñas porque se utilizan principalmente para funciones de conexión y gestión de líneas de transmisión sin necesidad de estar equipadas con un gran número de transformadores u otros equipos complejos. Este diseño compacto hace que la estación de conmutación sea especialmente adecuada en entornos donde el espacio es limitado.

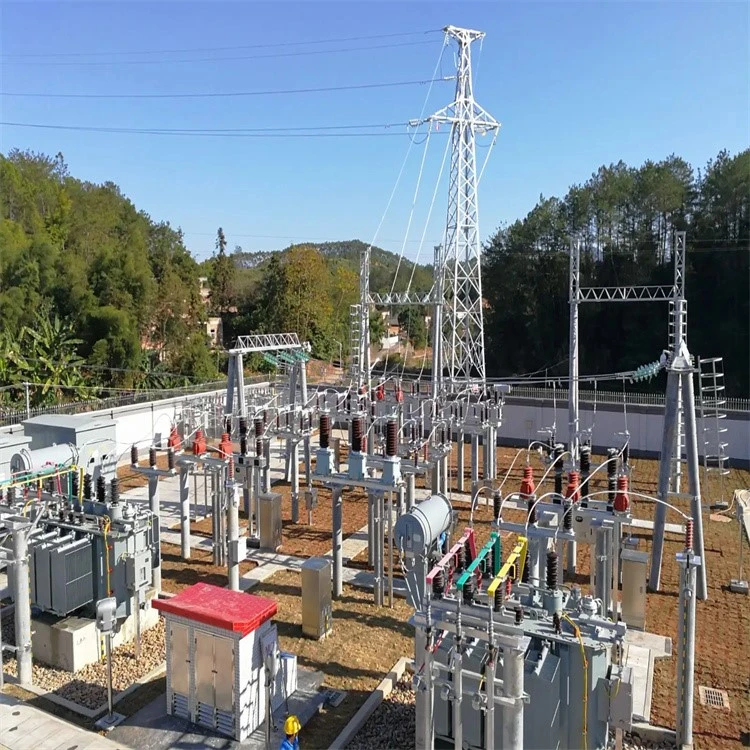

En cambio, las subestaciones son mucho más extensas. El tamaño de una subestación varía según su área de servicio y nivel de voltaje, y puede ser desde pequeñas subestaciones de distribución local hasta grandes subestaciones de transmisión regional. Las subestaciones suelen requerir mayor espacio debido a la necesidad de acomodar diversos equipos, como transformadores, cuadros de distribución, barras colectoras, etc. Estos dispositivos trabajan en conjunto para satisfacer las necesidades de conversión de voltaje, distribución de energía y protección del sistema.
3. Papel en la red eléctrica
En la red eléctrica, las estaciones de conmutación y las subestaciones desempeñan cada una su función única en el sistema eléctrico. Los patios de maniobras permiten a los operadores controlar el flujo de corriente y aislar las fallas sin interrumpir todo el sistema. Esta capacidad es fundamental para mantener la estabilidad y la confiabilidad de la red. Las estaciones de conmutación desempeñan un papel clave para garantizar el funcionamiento continuo de los sistemas eléctricos al configurar redes de manera flexible, equilibrar cargas y aislar áreas de falla.
Las subestaciones desempeñan un papel central en la transmisión y distribución eficiente de electricidad. Garantizan que la electricidad se convierta al nivel de voltaje adecuado para su transmisión a largas distancias y su entrega segura a los usuarios finales. Esta función de conversión de voltaje es una función única e indispensable de una subestación.subestacióny es una de las principales diferencias con una estación de conmutación.
En general, si bien los patios de maniobras y las subestaciones son componentes importantes del sistema eléctrico, presentan diferencias significativas en términos de propósito de diseño, función, escala y rol en la red eléctrica. Comprender estas diferencias nos ayuda a entender mejor y mantener el funcionamiento estable de los sistemas eléctricos.
