Como dispositivo de protección eléctrica vital en el sistema de energía, la función principal del disyuntor es cortar automáticamente el circuito cuando el circuito está sobrecargado, cortocircuitado u otras fallas, para proteger la seguridad del circuito y del equipo eléctrico. Este artículo presentará en detalle los componentes y principios de funcionamiento del disyuntor.
I. Descripción general
Un disyuntor es un dispositivo eléctrico que puede cortar automáticamente el circuito, y se utiliza principalmente para proteger el circuito y el equipo eléctrico contra riesgos de sobrecarga, cortocircuito y otras fallas. Su estructura generalmente consta de varias partes clave, como el sistema de contacto, el sistema de extinción de arco, el mecanismo de operación, el disparador y la carcasa. Estas piezas trabajan juntas para garantizar que el disyuntor pueda cortar el circuito de manera rápida y confiable cuando sea necesario. Los disyuntores convencionales generalmente incluyendisyuntores de vacío, disyuntores de marco, disyuntores de caja moldeadaydisyuntores miniatura.

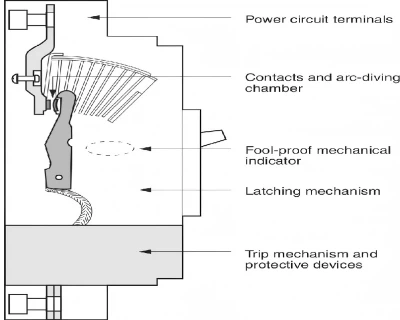

II. Componentes principales
1.Sistema de contacto
Contacto principal:
- La parte del interruptor principal del disyuntor, a través de la cual se conecta o desconecta el circuito.
- El contacto principal está hecho de material metálico, tiene buena conductividad y puede soportar el impacto de la corriente normal y la corriente de cortocircuito.
Contacto auxiliar:
- Se utiliza para cooperar con el contacto principal para funciones de control adicionales, como salida de señal, relé de control, etc.
- Los contactos auxiliares se utilizan generalmente para monitorear el estado del circuito y transmitir señales de control.
2. Sistema de extinción de arco
Cámara de extinción de arco:
- Cuando el disyuntor desconecta el circuito, se generará un arco entre los contactos. La función de la cámara de extinción de arco es extinguir rápidamente el arco para evitar que dañe los contactos y el equipo circundante.
- La cámara de extinción de arco generalmente se compone de múltiples placas de extinción de arco, gas o medio de aceite para extinción de arco, etc., y extingue el arco enfriándolo y estirándolo rápidamente.
3. Mecanismo operativo
Mecanismo de funcionamiento:
- Responsable del funcionamiento del interruptor del disyuntor, generalmente compuesto por resortes, palancas, ejes, etc.
- El mecanismo de funcionamiento asegura el rápido cierre o apertura de los contactos. Los métodos operativos comunes incluyen operación manual, operación eléctrica y operación de almacenamiento de energía.
4. Liberador
Liberador:
- La parte de protección del disyuntor, que determina si el circuito está defectuoso al detectar la corriente.
- Los disparadores comunes incluyen disparadores de sobrecorriente, disparadores de subtensión (subtensión), disparadores térmicos, disparadores en derivación y disparadores libres.
Liberación de sobrecorriente:Cuando se produce un cortocircuito o una sobrecarga grave en el circuito, se atrae la armadura del disparador de sobrecorriente, lo que hace que funcione el mecanismo de disparo libre.
Liberación térmica:Cuando el circuito está sobrecargado, el calor generado por el elemento térmico de liberación térmica aumenta y la temperatura aumenta, lo que hace que la tira bimetálica se doble hacia arriba y se deforme, empujando así el mecanismo de liberación libre para que funcione.
Liberación de subtensión:Cuando el circuito tiene baja tensión, se libera la armadura del disparador de baja tensión y también se activa el mecanismo de liberación libre.
5. Vivienda y soporte
Alojamiento:
- Se utiliza principalmente para proteger los componentes internos del disyuntor de la influencia del entorno externo y evitar descargas eléctricas.
- La carcasa suele estar hecha de material aislante y tiene un buen nivel de protección.
Soporte:
- Proporciona soporte para garantizar la estabilidad de los distintos componentes del disyuntor.
- El diseño del soporte generalmente tiene en cuenta la conveniencia de instalación y mantenimiento del disyuntor.
6. Otros componentes auxiliares
Indicador:
- Se utiliza para mostrar si el disyuntor está en estado desconectado o si se ha producido una falla.
- La existencia del indicador permite al personal de operación y mantenimiento determinar rápidamente el estado del disyuntor y tomar las medidas correspondientes.
Otros accesorios:
- Como bloques de terminales, interruptores auxiliares, etc., se utilizan para realizar las funciones de conexión y control del disyuntor.
III. Principio de funcionamiento
El principio de funcionamiento del disyuntor se basa en la combinación de detección de corriente y acción mecánica. Cuando el circuito funciona normalmente, los contactos del disyuntor están en estado cerrado y la corriente puede fluir libremente. Cuando el circuito falla, como por sobrecarga, cortocircuito o subtensión, el dispositivo de disparo detectará los cambios anormales en la corriente o el voltaje a tiempo y activará el mecanismo de disparo libre para que funcione. Después de activar el mecanismo de disparo libre, los contactos se desconectan rápidamente y se corta el circuito, protegiendo así el circuito y el equipo eléctrico contra daños.
IV. Conclusión
Como dispositivo de protección eléctrica indispensable en el sistema eléctrico, el disyuntor tiene una estructura compleja y precisa, y cada parte trabaja en conjunto para garantizar el funcionamiento seguro del circuito. Al comprender los componentes y los principios de funcionamiento del disyuntor, podemos comprender mejor su función y valor en aplicaciones prácticas y ofrecer sólidas garantías para el funcionamiento estable del sistema eléctrico. Al mismo tiempo, con el avance y la innovación continuos de la tecnología, el rendimiento y las funciones de los disyuntores también se mejorarán y perfeccionarán continuamente.
