Los ingenieros eléctricos industriales saben bien quetransformador sumergido en aceite-El control de la temperatura es clave para una producción estable. Un dolor de cabeza común-en el sitio: nuevos proyectos o actualizaciones-¿deberíamos optar por la refrigeración ONAN u OFAF? No se trata de "mejor", sino de hacer coincidir el sistema con el uso, el entorno y las operaciones a largo plazo-en el mundo real-y. Analicemos esto con experiencia de campo y datos concretos.
Primero, comprenda los dos sistemas de refrigeración
ONAN y OFAF no son solo etiquetas tecnológicas-son dos métodos distintos de gestión del calor, cada uno con sus ventajas y desventajas en el uso industrial.

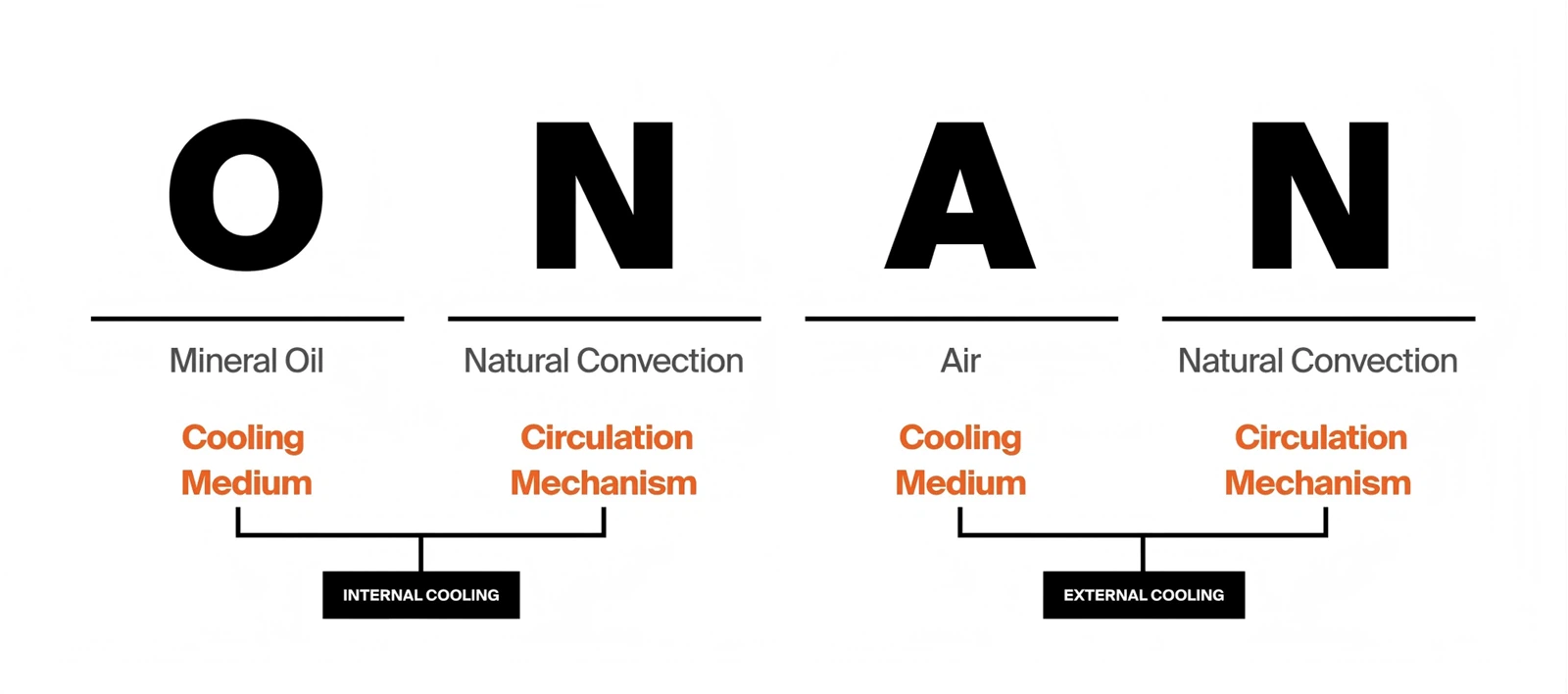

ONAN (Oil Natural Air Natural): Fiabilidad por encima del rendimiento

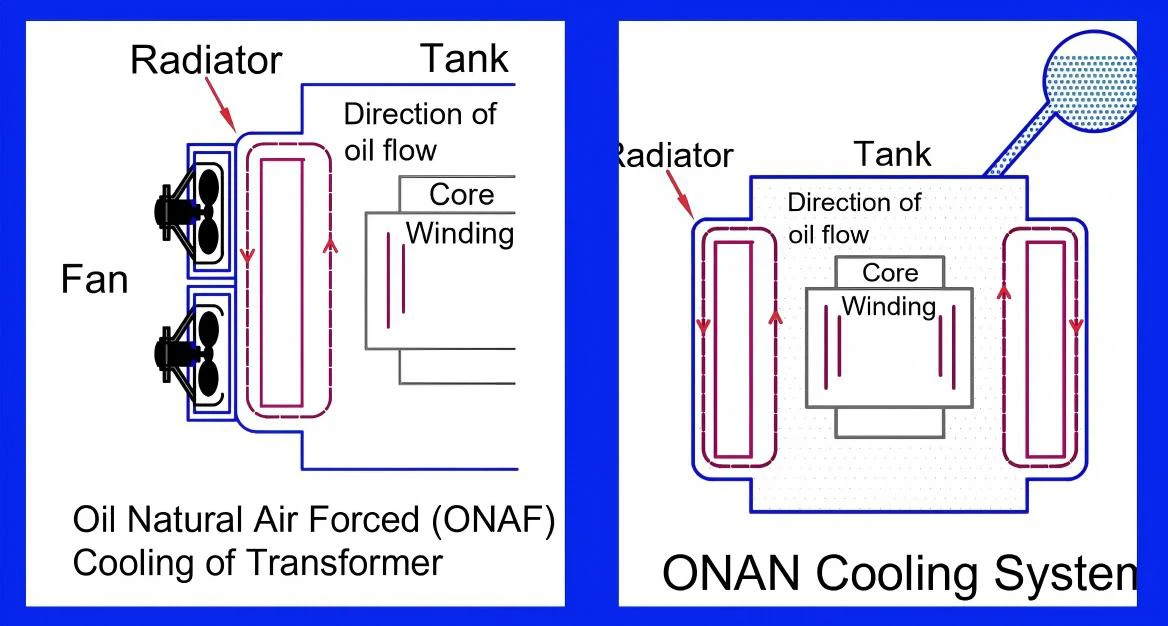

ONAN utiliza convección natural-sin ventiladores, bombas ni energía adicional. El aceite aislante se calienta, sube a la parte superior del tanque, se enfría en las paredes y vuelve a descender. Es un ciclo pasivo-probado por el tiempo.
Recomendamos ONAN para transformadores inferiores o iguales a 1000 kVA bajo cargas bajas y estables-respaldo en talleres pequeños, energía de mina remota o maquinaria no-crítica. Su mayor ventaja es que el mantenimiento es casi nulo: al no haber piezas móviles, no hay averías. El mantenimiento anual (control de aceite, inspección de tanques) cuesta unos cientos de dólares, una fracción de la factura de la OFAF.
Pero la pasividad lo limita. La disipación de calor es fija-más del 80% de la carga, picos de temperatura. El calor ambiental (mayor o igual a 38 grados) reduce la eficiencia entre un 25 y un 30 %, lo que obliga a reducir entre un 15 y un 20 % la potencia para proteger el aislamiento. También falla en espacios cerrados, donde el aire estancado atrapa el calor.
OFAF (Oil Forced Air Forced): refrigeración activa para cargas de trabajo exigentes
La OFAF añade bombas y ventiladores a la ONAN: las bombas hacen circular el aceite y los ventiladores soplan sobre los radiadores. Esto aumenta la transferencia de calor entre un 40% y un 60%, lo que lo hace adaptable a condiciones cambiantes.
OFAF sobresale en escenarios de alta-demanda: unidades mayores o iguales a 1000 kVA, más del 70 % de carga a largo plazo-o fluctuaciones frecuentes (metalurgia, plantas químicas). Nuestras pruebas muestran que una unidad OFAF de 2000 kVA soporta un 25 % de sobrecarga a corto plazo-durante 2 horas.-La ONAN no puede hacer esto.
El problema es la complejidad y el costo. Los ventiladores necesitan lubricación cada 6 meses, los filtros se reemplazan trimestralmente y utilizan una potencia de 1 a 3 kW. El ruido de dB lo descarta cerca de equipos de precisión u oficinas. El costo inicial es entre un 12% y un 18% más alto, con un mantenimiento anual de entre $2,500 y $5,000.
Cinco factores de selección de sitio en-
Lo hemos visto en cientos de proyectos: la capacidad por sí sola no decide. Estos 5 factores importan más.
1. Perfil de carga: el factor más crítico
Una carga anual constante del 50-60% (por ejemplo, talleres de maquinaria consistentes) se adapta a ONAN-OFAF es un desperdicio aquí. Pero las fluctuaciones de ±30 % o las sobrecargas regulares (cambios pico) necesitan OFAF. Recuerde: cada sobrecalentamiento de 8 grados reduce la vida útil del transformador porque el enfriamiento medio activo protege su inversión.
Mito:=OFAF de gran capacidad. Una unidad de 1500kVA al 50% de carga en zonas templadas trabaja con ONAN. Por el contrario, 800 kVA con una carga del 90 % en fábricas calientes se sobrecalientan con ONAN.
2. Entorno de instalación
- Temperatura/ventilación: climas cálidos (mayor o igual a 35 grados), las habitaciones cerradas/sótanos necesitan OFAF. ONAN lucha con pequeñas diferencias de temperatura. La temperatura exterior (15-24 grados) utiliza ONAN.
- Altitud/Humedad: por encima de 1000 m, el aire enrarecido debilita la convección.-OFAF lo compensa. Las zonas costeras/húmedas necesitan OFAF anticorrosión; ONAN sólo necesita protección contra el óxido del tanque.
- Espacio: OFAF necesita 0,5 m de espacio libre para el ventilador. Las salas de energía antiguas y estrechas prefieren el diseño compacto de ONAN.
3. Capacidades de mantenimiento
Los equipos de mantenimiento dedicados manejan OFAF fácilmente. Sin ellos, ONAN es más seguro-las fallas de ventiladores y bombas provocan costosos tiempos de inactividad, pero ONAN no tiene esos puntos débiles.
4. Crecimiento de la carga-a largo plazo
¿Un 20% de crecimiento de carga en 3-5 años? Instale OFAF ahora para evitar el reemplazo del transformador. ¿Carga estable? Quédese con ONAN para ahorrar por adelantado.
5. Condiciones Especiales de Operación
Transformadores de respaldo (uso poco común) → ONAN. Unidades conectadas a la red fotovoltaica/eólica-(salida fluctuante) → OFAF. Equipo de emergencia móvil → ONAN (robusto, sin ventilador-).
Consejos y trampas
En-trucos para la selección de sitios
Primero recopile 12 meses de datos de carga. Utilice calculadoras de calor para evitar conjeturas. Actualizar ONAN con ventiladores (a OFAF) cuesta entre un 30 y un 40 % menos que el reemplazo.
Errores a evitar
- No especifique demasiado OFAF para cargas bajas-pérdida de dinero.
- No confíes sólo en la capacidad-el entorno y la carga son más importantes.
- No ignores el ruido-OFAF puede violar los estándares del lugar de trabajo.
Conclusión
Elija ONAN para necesidades estables, de baja-carga y bajo-mantenimiento. Elija OFAF para condiciones de alta-demanda, fluctuaciones o duras. La mejor opción se adapta al funcionamiento real, no sólo a las especificaciones de la placa de identificación.
Acerca de nuestra experiencia
Jiangsu Yawei Complete Electric Co., Ltd. se centra entransformadores industriales-inmersos en aceite, con experiencia en manufactura, metalurgia y energías renovables. Nuestras unidades ONAN cuentan con tanques optimizados y aceite de calidad para ambientes difíciles. Los modelos OFAF utilizan ventiladores silenciosos anticorrosión y bombas duraderas, lo que reduce el mantenimiento.
Ofrecemos-inspecciones in situ, soluciones de refrigeración personalizadas y soporte completo-de servicio (suministro, modernización, mantenimiento) para garantizar un funcionamiento seguro y eficiente.
