Circuito de aire (ACB)es un dispositivo importante para proteger los sistemas eléctricos y se usa ampliamente en los sistemas de distribución de energía de bajo voltaje y medio voltaje. Su función principal es cortar rápidamente la corriente cuando el circuito está sobrecargado, ocurren cortocircuitadas u otras fallas, protegiendo así los equipos eléctricos y la seguridad del personal. Este artículo explorará el principio de trabajo, la composición estructural y los escenarios de aplicación de ACB en profundidad para ayudar a los lectores a comprender completamente este dispositivo clave.
I. Conceptos y funciones básicas de ACB
El disyuntor de aire (ACB) es un interruptor de circuito que usa el aire como medio de extinción de arco y se usa principalmente en sistemas de distribución de potencia de bajo voltaje y medio voltaje. Su función central es proteger los circuitos y el equipo de los daños causados por la sobrecarga de corriente o el cortocircuito. En comparación con los fusibles tradicionales, ACB tiene una mayor capacidad de ruptura y características operativas más flexibles, y puede realizar operaciones de ruptura varias veces sin reemplazar piezas.
ACB se usa ampliamente en sistemas de distribución de energía industrial, comercial y residencial, y es una parte importante para garantizar la operación segura de los sistemas eléctricos.
II. Estructura y componentes del núcleo de ACB
El diseño estructural deACBes complejo y sofisticado, principalmente compuesto por los siguientes componentes clave:
- Sistema de contacto:incluyendo contactos fijos y contactos móviles, responsables de realizar la corriente en condiciones normales y separarse rápidamente para cortar el circuito en caso de fallas.
- Dispositivo de extinción de arco:Usando el aire como medio de extinción de arco, a través de un diseño especial de la cámara de extinción de arco, extinguiendo rápidamente el arco generado cuando los contactos están separados.
- Mecanismo operativo:proporcionando energía mecánica para conducir la operación de apertura y cierre de los contactos. El mecanismo operativo puede ser el tipo de almacenamiento de energía manual, eléctrico o primavera.
- Release:Se utiliza para detectar la corriente anormal en el circuito (como sobrecarga o cortocircuito) y activar el mecanismo de operación para realizar la operación de desconexión. Los tipos comunes de lanzamientos incluyen magnético, electrónico e inteligente térmicos.
- Caja:Proporciona protección mecánica y soporte de aislamiento para garantizar el funcionamiento seguro del equipo.
Estos componentes trabajan juntos para permitir que ACB complete la detección de fallas y el corte de corriente dentro de los milisegundos.
Iii. Principio de trabajo de ACB
El principio de funcionamiento de ACB se puede dividir en los siguientes pasos:
1. Estado normal:Cuando el circuito funciona normalmente, los contactos de ACB permanecen cerrados y la corriente fluye suavemente a través del sistema de contacto.
2. Detección de fallas:Cuando el circuito está sobrecargado o cortocircuitado, el tripper detectará la corriente anormal y enviará una señal.
3. Separación de contacto:Después de que el mecanismo operativo recibe la señal del Tripper, rápidamente impulsa los contactos a separar y cortar la corriente.

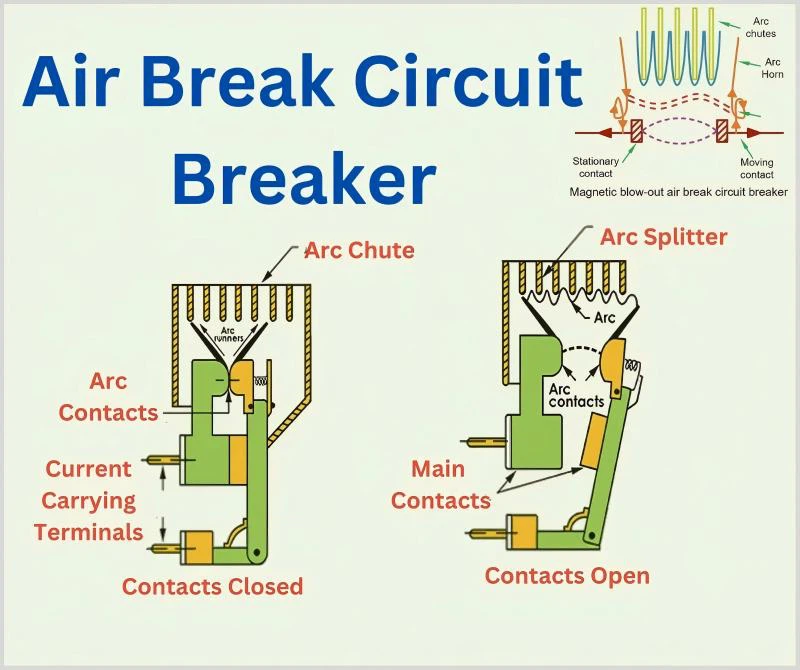

4. Proceso de extinción de arco:El arco generado cuando los contactos se separan se introduce en la cámara de extinción de arco, y se extingue rápidamente por el enfriamiento del aire y alargando el arco.
5. Aislamiento de fallas:Una vez que se completa la operación de ruptura, el circuito de falla está completamente aislado para evitar más daños al equipo o al fuego.
Este proceso generalmente se completa en decenas de milisegundos, asegurando la seguridad del sistema eléctrico.
IV. Tipos principales de ACB
De acuerdo con los escenarios de la aplicación y los requisitos funcionales,ACBse puede dividir en los siguientes tipos:
- ACB fijo:instalado en una posición fija, adecuada para grandes sistemas de distribución.
- ACB de tipo cajón:Con un diseño extraíble, es fácil de mantener y reemplazar, y a menudo se usa en ocasiones que requieren operaciones frecuentes.
- ACB inteligente:Equipado con un viaje electrónico y una interfaz de comunicación, puede lograr monitoreo remoto y diagnóstico de fallas, y es adecuado para las redes inteligentes modernas.
Cada tipo de ACB tiene sus propias ventajas únicas, y los usuarios pueden elegir el modelo apropiado de acuerdo con las necesidades reales.
V. Escenarios de aplicación de ACB
ACB se usa ampliamente en los siguientes campos:
- Sistema de distribución industrial:En fábricas e instalaciones de fabricación, ACB se utiliza para proteger motores, transformadores y otros equipos clave.
- Edificios comerciales:En edificios de oficinas, centros comerciales y hoteles, ACB garantiza la operación segura del sistema de distribución.
- Infraestructura:En lugares públicos como metros, aeropuertos y hospitales, ACB ofrece una garantía confiable para el suministro de energía.
- Sistema de energía renovable:En los sistemas de generación de energía solar y eólica, ACB se utiliza para proteger a los inversores y equipos de almacenamiento de energía.
VI. Ventajas y limitaciones de ACB
Ventajas:
- Alta capacidad de ruptura:Puede cortar de forma segura grandes corrientes y es adecuado para ocasiones de alta carga.
- Vida larga:Se puede reutilizar y no necesita ser reemplazado con tanta frecuencia como los fusibles.
- Flexibilidad:Admite operación manual y automática para adaptarse a diferentes requisitos de control.
- Inteligencia:ACB inteligente admite monitoreo remoto y análisis de datos, mejorando la operación y la eficiencia de mantenimiento.
Limitaciones:
- Mayor costo:En comparación con los fusibles, ACB tiene mayores costos de inversión y mantenimiento iniciales.
- Gran tamaño:requiere más espacio de instalación.
- Complejidad:La operación y el mantenimiento requieren conocimientos y habilidades profesionales.
Vii. Tendencia de desarrollo futuro de ACB
Con el desarrollo de sistemas de energía inteligentes y automatizados,ACBtambién está evolucionando. Las tendencias de desarrollo futuras incluyen:
- Mayor rendimiento:Mejorar la capacidad de ruptura y la velocidad de respuesta para adaptarse a los requisitos del sistema de energía más complejos.
- Actualización inteligente:Integre más sensores y funciones de comunicación para lograr un monitoreo y mantenimiento predictivo en tiempo real.
- Diseño ecológico:Utilice materiales más amigables con el medio ambiente y la tecnología de extinción de arco para reducir el impacto en el medio ambiente.
Conclusión
Como un importante dispositivo de protección para sistemas eléctricos, el principio de trabajo y el valor de la aplicación deinterruptores de circuitos de aire (ACB)no se puede ignorar. Monitorea la corriente en el circuito y corta rápidamente el circuito en condiciones anormales para proteger el equipo y la seguridad personal y la operación segura y estable del sistema de energía. En el futuro, con el avance continuo de la tecnología y la expansión continua de los escenarios de aplicación, ACB desempeñará un papel más importante.
