Esta es una de esas preguntas que parecen básicas hasta que estás parado en una subestación tratando de descubrir por qué falló un transformador. He suministrado transformadores trifásicos para todo, desde plantas industriales hasta instalaciones de energía renovable, y el hilo común en todos ellos es este: el disyuntor no es opcional. Es la diferencia entre un apagón controlado y un evento catastrófico.
Hablemos de lo que realmente hacen estos dispositivos y por qué es importante hacerlo bien.
Qué hace realmente un disyuntor
Primero, seamos claros sobre qué es y qué no es un disyuntor. Un disyuntor es un dispositivo de conmutación diseñado para transportar corriente en condiciones normales e interrumpirla en condiciones anormales. A diferencia de un fusible, que hace su trabajo una vez y luego necesita ser reemplazado, un disyuntor se puede restablecer y usar nuevamente.
En la protección de transformadores, el disyuntor es el elemento de control final. Es el dispositivo que abre físicamente el circuito cuando algo sale mal. Pero aquí está la distinción importante: el interruptor por sí solo generalmente no decide cuándo dispararse. Esa decisión proviene de relés de protección que monitorean el sistema y envían una señal de disparo cuando detectan una falla. El trabajo del disyuntor es ejecutar ese comando de manera rápida y confiable.
Las funciones primarias en la protección de transformadores
Protección contra sobrecorriente
Esta es la función más básica y familiar. Cuando la corriente excede la capacidad nominal del transformador, ya sea por una sobrecarga o una falla, el disyuntor se abre para evitar daños.
En el caso de sobrecargas, la corriente podría ser moderadamente superior a la nominal pero sostenida. Piense en una línea de fabricación que agrega más carga de la que fue dimensionado el transformador. El sistema de aislamiento solo puede absorber una cantidad limitada de calor antes de comenzar a degradarse. El disyuntor, coordinado con los relés de sobrecarga, se dispara antes de que eso suceda.
En el caso de cortocircuitos, hablamos de niveles de corriente que pueden alcanzar decenas de miles de amperios. Una falla de fase a fase o de fase a tierra descarga una enorme energía en los devanados del transformador. Las fuerzas magnéticas por sí solas pueden destruir físicamente el transformador si la falla no se soluciona en ciclos. El disyuntor debe interrumpir esa corriente antes de que el transformador se desmorone.
Aislamiento de fallas: contención del daño
Cuando ocurre una falla en un transformador, no afecta solo a esa unidad. La corriente de falla fluye desde la fuente, a través del transformador, hasta el punto de falla. Si ese camino no se interrumpe, los equipos aguas arriba (cables, interruptores e incluso el suministro de servicios públicos) permanecen conectados a la falla.
El disyuntor aísla el transformador abriendo las tres fases simultáneamente. Esto hace dos cosas: detiene el flujo de corriente de falla y separa el transformador fallado del resto del sistema. El resto de la planta o red de distribución puede seguir funcionando mientras se repara o reemplaza el transformador defectuoso.
Esta función de aislamiento es la razón por la cual los disyuntores trifásicos están vinculados mecánicamente para abrir todos los polos juntos. Si solo se abriera una fase, el transformador aún podría recibir energía de las otras dos, lo que podría retroalimentar la falla a través de los devanados. Ese es un mal día.
Más allá de lo básico: qué más permite el disyuntor
Coordinación del sistema
Un esquema de protección bien diseñado tiene selectividad. Cuando ocurre una falla, solo debe abrirse el disyuntor más cercano a la falla. Todo lo anterior permanece cerrado, manteniendo encendido el resto del sistema.
Las características de disparo del disyuntor (qué tan rápido opera en diferentes niveles de corriente) son parte de esta coordinación. Al seleccionar disyuntores con curvas de tiempo-corriente apropiadas, los ingenieros pueden garantizar que una falla en el transformador dispare el disyuntor primario del transformador, pero no el disyuntor de la red eléctrica aguas arriba. Eso mantiene la interrupción localizada.
Capacidad de conmutación
Los disyuntores también sirven como medio normal para conectar y desconectar el transformador. Cuando necesita sacar de servicio un transformador para realizarle mantenimiento, abre el disyuntor. Cuando llega el momento de recargar energías, lo cierras. Esta función de conmutación parece mundana, pero requiere que el interruptor maneje la corriente de entrada magnetizante, que puede ser muchas veces la corriente de carga completa durante algunos ciclos, sin dispararse.
Tipos de disyuntores utilizados con transformadores trifásicos
El disyuntor adecuado depende del nivel de voltaje y la aplicación.
Para Baja Tensión (hasta 1 kV):Los disyuntores de caja moldeada (MCCB) y los disyuntores de caja aislada son comunes. Son compactos, rentables y están disponibles con unidades de disparo electrónicas que proporcionan curvas de protección ajustables. Los encontrará en edificios comerciales y pequeños sitios industriales.
Para Media Tensión (1 kV a 38 kV):Aquí es donde domina la tecnología de vacío. Los disyuntores de vacío (VCB) son el estándar para la protección de transformadores en estos voltajes. Son compactos, tienen una larga vida eléctrica y requieren un mantenimiento mínimo. El interruptor de vacío extingue el arco de forma rápida y limpia, lo que lo hace ideal para las operaciones repetidas que se observan en aplicaciones industriales y de servicios públicos.
Para algunas aplicaciones de media tensión,Especialmente donde las corrientes de falla son extremas o existen tareas de conmutación especiales, todavía se utilizan disyuntores SF6. Ofrecen una alta capacidad de interrupción y son muy adecuados para instalaciones en exteriores.
Para Alto Voltaje (por encima de 38 kV):Históricamente, esto era SF6 o territorio petrolero. La práctica moderna utiliza cada vez más interruptores de vacío a 72,5 kV e incluso superiores, pero el SF6 sigue siendo común para aplicaciones a nivel de transmisión.
Lo que importa al seleccionar un disyuntor para la protección del transformador
Clasificación de corriente continua.El disyuntor debe transportar la corriente de plena carga del transformador de forma continua sin sobrecalentarse. Esto suele ser sencillo: haga coincidir el disyuntor con la placa de identificación del transformador, con cierto margen.
Clasificación de interrupción.Esta es la corriente de falla máxima que el interruptor puede interrumpir de manera segura. Debe exceder la corriente de falla disponible en los terminales primarios del transformador. Si la clasificación de interrupción del disyuntor es demasiado baja, puede fallar catastróficamente al intentar solucionar una falla.
Resistencia a corto plazo.Para esquemas primarios selectivos donde el interruptor debe atravesar fallas aguas abajo, el interruptor necesita una clasificación de resistencia de corto plazo: la capacidad de transportar corriente de falla durante un período definido (a menudo de 0,5 a 3 segundos) sin sufrir daños.
Características de la unidad de disparo.Los interruptores modernos utilizan unidades de disparo basadas en microprocesadores que permiten una coordinación precisa. Para la protección de transformadores, esto significa curvas que manejan la irrupción sin disparos molestos pero que operan rápidamente para fallas internas.
La conexión de retransmisión
Mencioné esto antes, pero vale la pena enfatizarlo: en la mayoría de las instalaciones de media y alta tensión, el disyuntor no se dispara por sí solo. Recibe una señal de disparo de relés de protección, dispositivos separados que monitorean la corriente, el voltaje y, a veces, otros parámetros.
Los relés diferenciales comparan la corriente que entra al transformador con la corriente que sale. Si no coinciden, hay un fallo interno. Los relés de sobrecorriente vigilan el exceso de corriente. Los relés de presión repentinos detectan un arco interno. Todos estos envían una señal a la bobina de disparo del interruptor.
El trabajo del disyuntor es responder a esa señal en milisegundos. Para los interruptores de vacío modernos, el tiempo total de limpieza (desde la activación del relé hasta la extinción del arco) suele ser de 3 a 5 ciclos. Esa velocidad limita los daños y mantiene la estabilidad del sistema.
Lo que les digo a los clientes
Cuando alguien me pregunta sobre la protección de un transformador trifásico, les digo esto: el disyuntor es su última línea de defensa. Es el dispositivo que tiene que funcionar cuando todo lo demás ya ha fallado: cuando el aislamiento se rompió, cuando la sobrecarga persistió, cuando la falla ocurrió de todos modos.
Si escatimas en el disyuntor, te estás jugando el transformador. Hazlo bien y dormirás mejor.

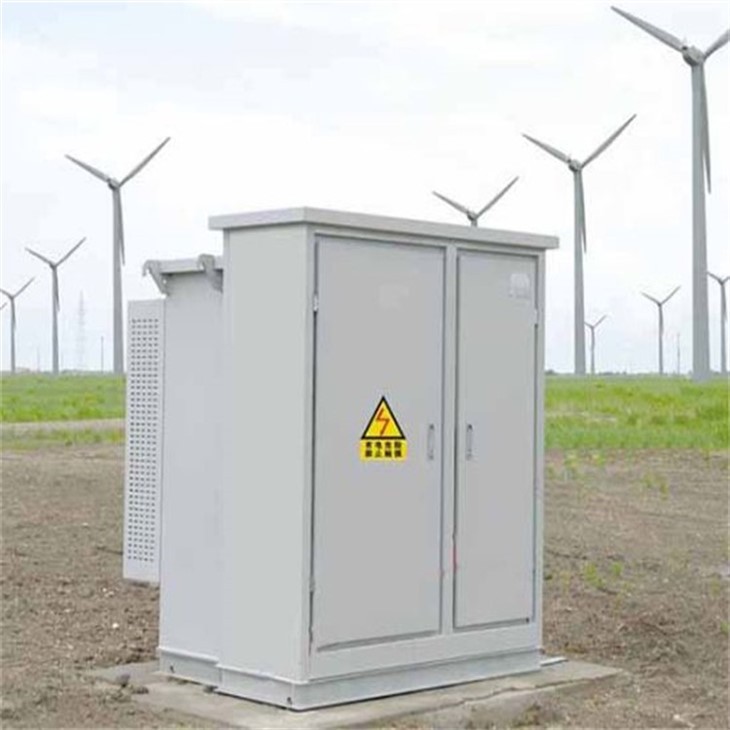

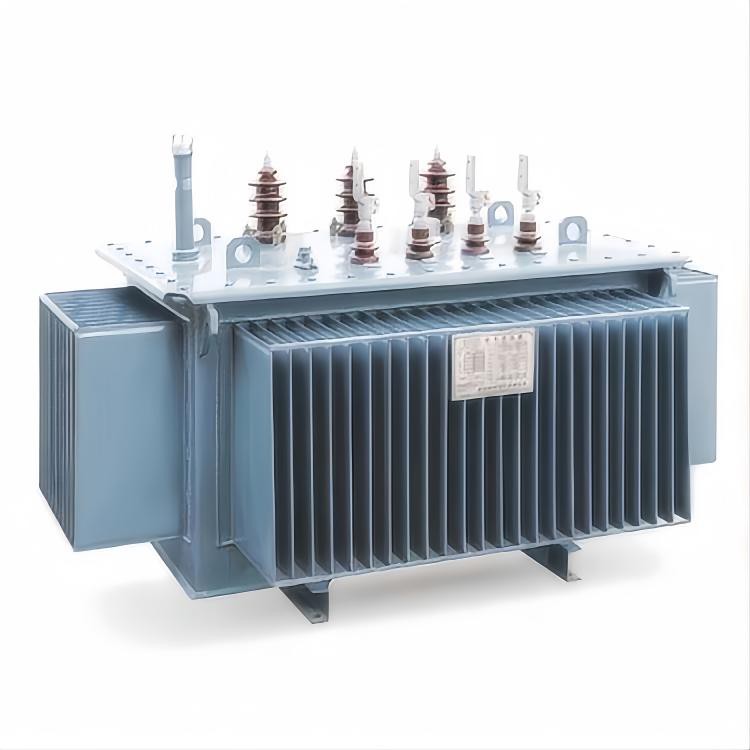

Si está dimensionando un disyuntor para una aplicación de transformador y desea analizar los números (corriente de falla, coordinación, requisitos de relé), estaré encantado de ayudarlo. Hacemos esto todos los días y los detalles importan más de lo que muestran los catálogos. Somos un proveedor líder de alta calidad.Transformador de viento,Transformador trifásico montado en poste, yTransformador de aleación amorfa. Nuestro equipo de expertos está aquí para ayudarle a encontrar la solución adecuada a sus necesidades. ¡Contáctenos hoy para iniciar la conversación!
Referencias
- IEEE Std C37.010, Guía de aplicación para disyuntores de CA de alto voltaje.
- IEEE Std C57.109, Guía IEEE para la duración de la corriente de falla del transformador.
- IEC 60076-5, Transformadores de potencia – Parte 5: Capacidad para resistir cortocircuitos.
