Esta es una de esas preguntas que parecen sencillas hasta que te encuentras en una sala de máquinas con temperaturas ambiente que alcanzan los 45°C y un transformador que funciona más caliente de lo que debería. He suministrado transformadores marinos para todo, desde pequeños barcos de trabajo hasta grandes embarcaciones costa afuera, y el método de enfriamiento no es solo una especificación, es un requisito de supervivencia.
Hablemos de cómo estos transformadores se mantienen fríos y de por qué es más importante en el mar que en cualquier otro lugar.
Por qué la refrigeración es más importante en un barco
Un transformador genera calor. Siempre. Las pérdidas del cobre por la corriente que fluye a través de los devanados, las pérdidas del núcleo por el ciclo magnético, todas se convierten en energía térmica que tiene que ir a alguna parte. En tierra, eso suele ser sencillo. Colocas el transformador en una habitación ventilada o al aire libre y dejas que el aire haga su trabajo.
En un barco nada es sencillo. La temperatura ambiente en una sala de máquinas puede ser extrema. El aire suele estar cargado de sal y húmedo. El espacio se mide en centímetros, no en metros. Y si un transformador se sobrecalienta, no estás llamando a un camión para que traiga uno de reemplazo, sino que le estás explicando al capitán por qué el barco ha perdido energía esencial.
El lenguaje del método de enfriamiento: lo que significan esas letras
Antes de profundizar en métodos específicos, decodifiquemos la nomenclatura estándar. Cada método de enfriamiento se describe mediante un código de cuatro letras:
- Primera letra: Refrigerante interno (O para aceite, A para aire)
- Segunda letra: Método de circulación del refrigerante interno (N para convección natural, F para forzada)
- Tercera letra: Refrigerante externo (A para aire, W para agua)
- Cuarta letra: Método de circulación del refrigerante externo (N para natural, F para forzado)
ONAN significa Oil Natural Air Natural: el clásico transformador lleno de aceite sin ventiladores ni bombas. OFWF significa bombas forzadas con agua forzada por aceite que mueven aceite a través de un intercambiador de calor enfriado por agua.
Enfriamiento por aire: el enfoque simple

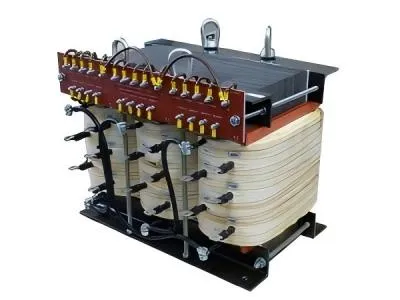

Aire Natural (AN).Algunotransformadores marinos más pequeños, particularmente aquellos que sirven cargas auxiliares en espacios con aire acondicionado, utilizan refrigeración por aire natural. El transformador depende del aire circundante para transportar el calor mediante convección. Sin ventiladores, sin piezas móviles, sin mantenimiento.
El problema es la capacidad. El enfriamiento por aire natural solo funciona para valores de kVA más pequeños y donde las temperaturas ambiente son razonables. Coloque un transformador AN en una sala de máquinas caliente con mala ventilación y pronto lo reemplazará.
Aire Forzado (AF).Agregar ventiladores aumenta drásticamente la capacidad de enfriamiento. El aire circula a través de los devanados y el núcleo, lo que elimina el calor más rápidamente. Los ventiladores normalmente se encienden y apagan según la temperatura del devanado, por lo que no funcionan constantemente.
En los barcos, el enfriamiento por aire forzado requiere atención a la filtración. El aire de la sala de máquinas contiene niebla de aceite, sal y partículas. Sople eso directamente a través de los devanados del transformador y estará cubriendo el aislamiento con contaminantes conductores. Los buenos diseños utilizan aire de entrada filtrado o lo extraen de espacios más limpios.
Enfriamiento de aceite: el caballo de batalla
Mayoríatransformadores marinos medianos y grandesestán llenos de aceite. El aceite cumple una doble función: aísla y enfría.

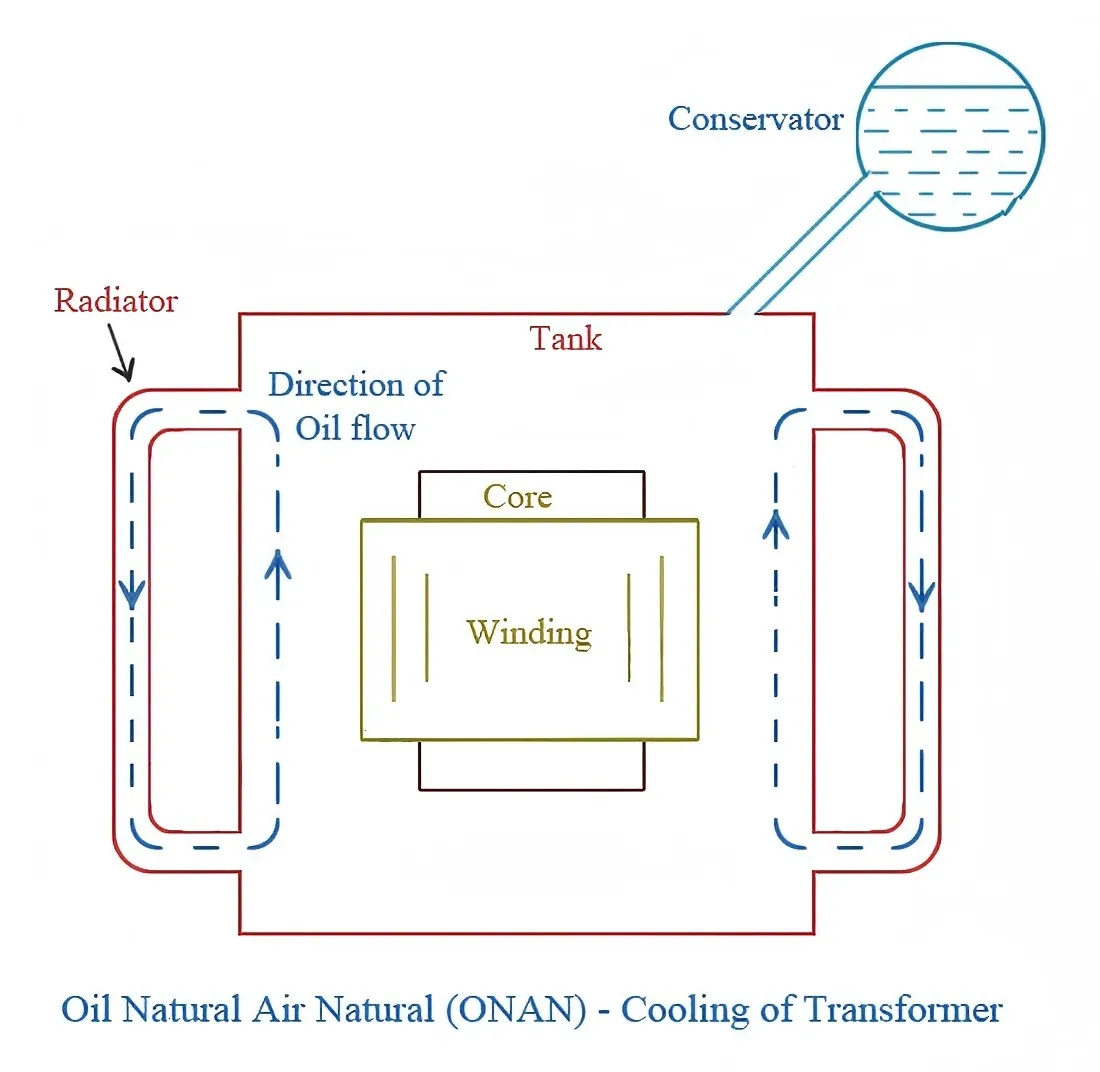

ONAN-Aceite Natural Aire Natural.Esta es la línea de base. El calor se transfiere desde los devanados y el núcleo al aceite circundante. El aceite caliente sube a la parte superior del tanque, donde entra en contacto con las paredes del tanque o los paneles del radiador. El aire ambiente, que circula naturalmente o se mueve con la ventilación del barco, se lleva el calor.
ONAN es simple, confiable y completamente pasivo. Sin bombas, sin ventiladores, sin controles. Para muchas aplicaciones marinas, eso es exactamente lo que se desea: menos cosas que fallen en el mar.
ONAF-Oil Natural Aire Forzado.Cuando ONAN no sea suficiente, agregue fans. El aceite todavía circula naturalmente, pero los ventiladores soplan aire sobre los radiadores, lo que aumenta la transferencia de calor. Esto puede aumentar la capacidad del transformador en un 30% o más en comparación con ONAN solo.
He visto transformadores ONAF en embarcaciones donde las limitaciones de espacio obligaban a un tanque más pequeño de lo que normalmente requeriría la clasificación. Los ventiladores recuperan la capacidad perdida por la compacidad.
OFAF-Oil Forzado Aire Forzado.Aquí, las bombas hacen circular activamente el aceite a través de los radiadores mientras los ventiladores soplan aire sobre ellos. Esto es para niveles de potencia importantes: el tipo de transformadores que alimentan los principales motores de propulsión de un barco o grandes cargas de hoteles.
La compensación es la complejidad. Las bombas necesitan energía, controles y mantenimiento. Pero cuando necesita kVA máximos en un espacio mínimo, OFAF se lo ofrece.
OFWF-Petróleo Forzado Agua Forzado.Este es el que levanta mucho peso. Las bombas hacen circular el aceite a través de un intercambiador de calor y el agua de mar circula por el otro lado. La conductividad térmica del agua expulsa aire del agua, literalmente. OFWF puede soportar enormes cargas de calor en un paquete compacto.
Hay una razón por la que el OFWF se utiliza en plataformas marinas y grandes embarcaciones con altas demandas de energía: funciona donde la refrigeración por aire no puede. Pero introduce agua de mar en el circuito de refrigeración, lo que significa que los materiales resistentes a la corrosión, el mantenimiento cuidadoso y la detección de fugas no son negociables.
Refrigeración por agua: directa e indirecta
Algunos transformadores marinos especializados utilizan refrigeración por agua directamente.
Refrigeración por agua indirectaes más común. El transformador está lleno de aceite y el aceite pasa a través de un intercambiador de calor enfriado por agua. Esto es esencialmente OFWF y es el estándar para aplicaciones de alta potencia donde hay agua de mar disponible.
Refrigeración directa por agua-donde el agua circula a través de conductores huecos- existe pero es poco común en la práctica marina. El riesgo de una fuga de agua dentro del transformador es demasiado alto para la comodidad de la mayoría de los operadores. Cuando se utiliza, normalmente es en aplicaciones especializadas de muy alta potencia con sistemas de seguridad redundantes.
¿Qué impulsa la elección?
La potencia nominal es el punto de partida. ¿Pequeños auxiliares? La refrigeración por aire está bien. ¿Transformadores de propulsión principales? Estás mirando ONAF u OFWF.
Las limitaciones de espacio son enormemente importantes en los barcos. Si tiene espacio para un transformador ONAN de tamaño generoso, ésta suele ser la opción más confiable. Si está metiendo energía en un espacio reducido, el enfriamiento forzado recupera el espacio que ocupa.
No se pueden ignorar las condiciones ambientales. Un transformador en un espacio de máquinas con aire acondicionado tiene una vida más fácil que uno expuesto al calor de la sala de máquinas. El método de enfriamiento debe tener en cuenta el peor de los casos, no el promedio.
Los requisitos de redundancia a veces dictan la elección. Para aplicaciones críticas, varios transformadores más pequeños con refrigeración ONAN pueden superar a una unidad grande con refrigeración forzada, porque si los ventiladores de la unidad grande fallan, se pierde capacidad. Varias unidades pequeñas le brindan redundancia n-1.
Lo que les digo a los ingenieros marinos
Cuando alguien me pregunta sobre refrigeración paraun transformador marino, empiezo con el perfil de carga. ¿Cuánta potencia, durante cuánto tiempo y en qué entorno?
Luego pregunto sobre los modos de falla. Si un ventilador se detiene, ¿puede el transformador sobrevivir con carga reducida hasta el puerto? Si falla una bomba, ¿hay algún recurso de reserva? Si se pierde el enfriamiento con agua de mar, ¿cuánto tiempo pasará antes de que tenga que apagarlo?
Las respuestas impulsan el diseño. Para algunos buques, una ONAN simple con márgenes generosos es la decisión correcta: no hay un único punto de falla, solo confiabilidad pasiva. Para otros, la densidad de potencia exige refrigeración forzada y diseñamos los controles y el monitoreo para que coincidan.
La clave es hacer coincidir el método con la misión. Un transformador en un ferry de corta distancia tiene necesidades diferentes a las de uno en un buque de perforación que permanece en el mar durante meses. Diseñamos en consecuencia.
Si está especificando transformadores marinos y quiere hablar sobre las opciones de enfriamiento (qué funciona, qué no y qué significan realmente las compensaciones), me alegra tener esa conversación. El mar es implacable. Tu equipo debe estar preparado para ello.
Referencias
- IEC 60076-2, *Transformadores de potencia – Parte 2: Aumento de temperatura para transformadores sumergidos en líquido*.
- IEEE Std C57.12.00, Requisitos generales estándar para transformadores de distribución, potencia y regulación sumergidos en líquido.
- Reglas ABS para la construcción y clasificación de embarcaciones marinas, Parte 4, Capítulo 8 (Sistemas eléctricos).
