Como proveedor de subestaciones tipo caja, he visto de primera mano cuán crucial es la compatibilidad electromagnética (EMC) para estas unidades. EMC garantiza que los equipos eléctricos y electrónicos puedan funcionar en su entorno electromagnético sin causar ni sufrir interferencias electromagnéticas inaceptables. En este blog, compartiré los factores que pueden afectar la EMC de una subestación tipo caja.
1. Componentes eléctricos internos
Las subestaciones tipo caja están equipadas con varios componentes eléctricos como transformadores, disyuntores y condensadores. Cada uno de estos componentes puede generar campos electromagnéticos durante el funcionamiento.
Los transformadores, por ejemplo, son una fuente importante de interferencias electromagnéticas. Cuando la corriente alterna pasa a través de las bobinas del transformador, crea un campo magnético cambiante. Este campo magnético puede inducir voltajes no deseados en circuitos cercanos, lo que provoca interferencias electromagnéticas. El diseño del transformador, como el número de vueltas de las bobinas y el material del núcleo, puede afectar significativamente la fuerza del campo magnético que genera.
Los disyuntores también desempeñan un papel. Cuando un disyuntor se abre o cierra, puede provocar cambios repentinos de corriente y voltaje. Estos cambios rápidos pueden generar pulsos electromagnéticos de alta frecuencia, que pueden interferir con otros equipos sensibles en la subestación. Los condensadores, por otro lado, pueden almacenar y liberar energía eléctrica. Si no se diseñan o instalan correctamente, también pueden contribuir a la interferencia electromagnética.
2. Diseño del recinto
El recinto de una subestación tipo caja sirve como escudo contra interferencias electromagnéticas externas y también contiene los campos electromagnéticos internos. El material del recinto es un factor clave. Las carcasas metálicas, especialmente las fabricadas con materiales conductores como el acero o el aluminio, pueden proporcionar un mejor blindaje electromagnético en comparación con los materiales no conductores.
El grosor del recinto también importa. Una carcasa más gruesa generalmente puede proporcionar un mejor blindaje, ya que puede absorber y disipar más energía electromagnética. Sin embargo, existe una compensación entre el espesor y el costo, así como el peso de la subestación.

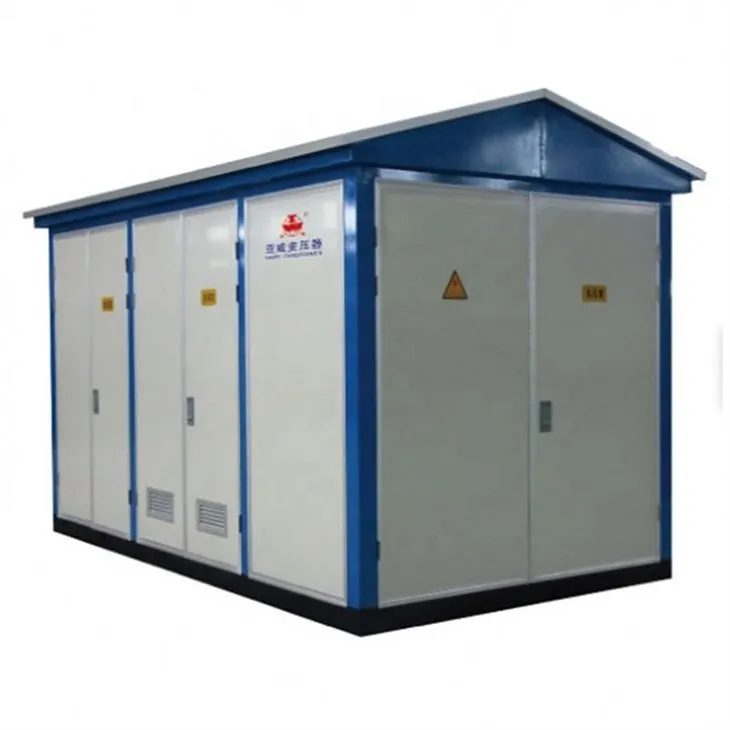

El diseño de las uniones y uniones del recinto también es crucial. Si las costuras no están correctamente selladas, las ondas electromagnéticas pueden entrar o salir. Se pueden utilizar juntas y sellos conductores para mejorar la eficacia del blindaje en las uniones. Puedes consultarSubestación tipo caja europeapara ver cómo se implementan los diferentes diseños de gabinetes.
3. Sistema de puesta a tierra
Un sistema de puesta a tierra adecuado es esencial para mantener una buena EMC en una subestación tipo caja. El sistema de puesta a tierra proporciona un camino de baja impedancia para las corrientes eléctricas, incluidas las generadas por interferencias electromagnéticas.
Si el sistema de puesta a tierra no está bien diseñado, puede provocar diferencias de potencial entre las diferentes partes de la subestación. Estas diferencias de potencial pueden hacer que las corrientes eléctricas fluyan en caminos no deseados, creando interferencias electromagnéticas. Los electrodos de puesta a tierra deben enterrarse a una profundidad suficiente para garantizar una conexión a tierra de baja resistencia.
El tamaño y el material de los conductores de puesta a tierra también afectan el rendimiento del sistema de puesta a tierra. Los conductores más grandes pueden transportar más corriente con menos resistencia. El cobre es un material comúnmente utilizado para conductores de puesta a tierra debido a su alta conductividad.
4. Enrutamiento y blindaje de cables
La forma en que se enrutan los cables dentro de una subestación tipo caja puede tener un impacto significativo en la EMC. Los cables pueden actuar como antenas, captando e irradiando interferencias electromagnéticas.
Separe los cables de alimentación de los cables de control tanto como sea posible. Los cables de alimentación transportan señales de alta corriente y alto voltaje, que pueden generar fuertes campos electromagnéticos. Si los cables de control se colocan demasiado cerca de los cables de potencia, pueden verse afectados fácilmente por las interferencias electromagnéticas.
También se pueden utilizar cables blindados para reducir las interferencias electromagnéticas. El blindaje alrededor del cable puede bloquear la entrada de campos electromagnéticos externos al cable y evitar que los campos electromagnéticos internos se irradien. Sin embargo, es necesaria una conexión a tierra adecuada del blindaje del cable para que funcione eficazmente.
5. Entorno electromagnético externo
La ubicación de la subestación tipo caja también afecta a su EMC. Si la subestación está ubicada cerca de otros equipos eléctricos de alta potencia, como transmisores de radio, líneas eléctricas o maquinaria industrial, estará expuesta a un entorno electromagnético más intenso.
Los transmisores de radio pueden emitir fuertes señales de radiofrecuencia, que pueden interferir con el funcionamiento normal de los sistemas de control y comunicación de la subestación. Las líneas eléctricas pueden generar campos electromagnéticos, especialmente durante condiciones de falla. La maquinaria industrial, como los grandes motores y generadores, también pueden producir interferencias electromagnéticas.
En algunos casos, es posible que sea necesario ubicar la subestación bajo tierra para reducir el impacto de la interferencia electromagnética externa. Puedes aprender más sobreSubestación subterráneay cómo se puede utilizar para mitigar estos problemas.
6. Configuración y diseño del sistema
La configuración general del sistema y el diseño de la subestación tipo caja pueden afectar la EMC. La disposición de los diferentes componentes eléctricos dentro de la subestación puede determinar cómo interactúan los campos electromagnéticos entre sí.
Por ejemplo, si un equipo sensible se coloca demasiado cerca de componentes de alta potencia, es más probable que se vea afectado por interferencias electromagnéticas. Un diseño bien planificado puede separar diferentes tipos de equipos en función de sus características electromagnéticas.
El uso de mamparas y barreras dentro de la subestación también puede ayudar a reducir la propagación de interferencias electromagnéticas. Estos tabiques pueden bloquear o absorber ondas electromagnéticas, impidiendo que lleguen a otras partes de la subestación.
7. Normas y Reglamentos
El cumplimiento de las normas y reglamentos EMC pertinentes es crucial para las subestaciones tipo caja. Los diferentes países y regiones tienen sus propios estándares para EMC, que especifican los límites de las emisiones electromagnéticas y los requisitos de inmunidad para los equipos eléctricos.
Por ejemplo, en Estados Unidos, la Comisión Federal de Comunicaciones (FCC) tiene regulaciones sobre las emisiones electromagnéticas de equipos eléctricos. En Europa, la marca CE indica el cumplimiento de las normas europeas EMC. Al cumplir con estos estándares, los fabricantes de subestaciones pueden garantizar que es menos probable que sus productos causen o sufran interferencias electromagnéticas. Puedes referirte aSubestación americanacomprender cómo se aplican estos estándares en diferentes regiones.
En conclusión, muchos factores pueden afectar la compatibilidad electromagnética de una subestación tipo caja. Como proveedor, debemos prestar mucha atención a todos estos factores durante los procesos de diseño, fabricación e instalación. Al garantizar una buena EMC, podemos mejorar la confiabilidad y el rendimiento de la subestación y reducir el riesgo de fallas y tiempos de inactividad del equipo.
Si está interesado en comprar subestaciones tipo caja y desea analizar cómo podemos garantizar una EMC excelente para sus necesidades específicas, no dude en comunicarse con nosotros para conversar sobre la adquisición.
Referencias
- "Ingeniería de compatibilidad electromagnética" por Henry W. Ott
- Estándares IEEE sobre compatibilidad electromagnética
