Comprender los transformadores marinos

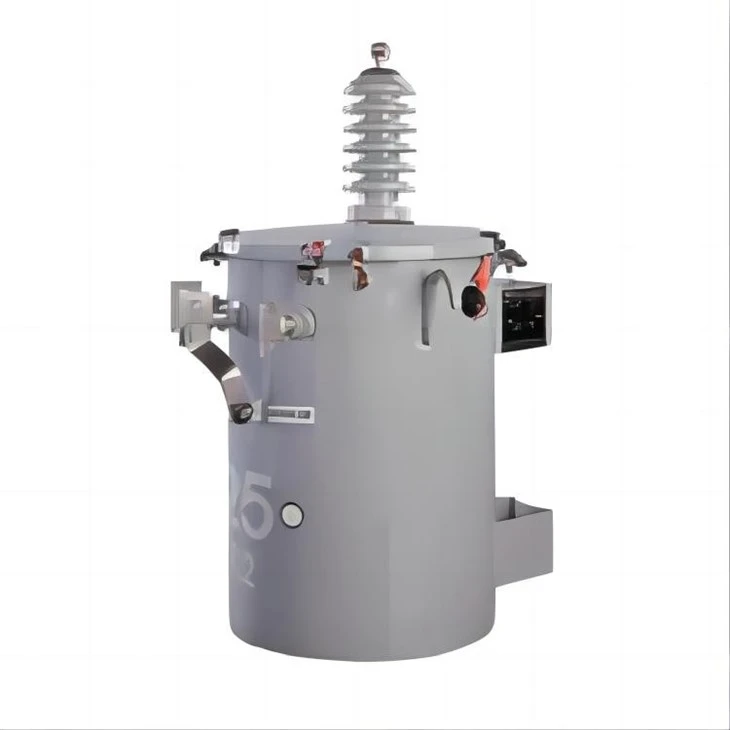

Antes de discutir los métodos de cableado, es esencial tener una comprensión básica de los transformadores marinos. Estos transformadores están diseñados específicamente para su uso en vasos marinos, donde juegan un papel vital en la conversión de niveles de voltaje eléctrico para cumplir con los requisitos específicos de diferentes sistemas a bordo. A diferencia de StandardTransformador de distribuciónUtilizados en la tierra, los transformadores marinos deben poder resistir condiciones marinas duras, que incluyen alta humedad, corrosión de agua salada y vibraciones mecánicas.
Métodos de cableado para transformadores marinos
1. Cableado primario y secundario
El cableado principal de un transformador marino se conecta a la fuente de alimentación, generalmente la cuadrícula eléctrica del barco o un generador. El cableado secundario, por otro lado, se conecta a la carga, como equipos eléctricos o sistemas a bordo del recipiente. Al cablear los lados primarios y secundarios del transformador, es crucial seguir las especificaciones del fabricante con respecto al tamaño del cable, el tipo de aislamiento y los métodos de conexión.
- Tamaño del cable:El tamaño del cable para el cableado primario y secundario está determinado por la corriente nominal del transformador y la longitud del funcionamiento del cable. El uso de cables de menor tamaño puede provocar caída de voltaje excesiva, sobrecalentamiento y daños potenciales al transformador y el equipo conectado.
- Tipo de aislamiento:Los entornos marinos son propensos a la humedad y la corrosión, por lo que es esencial usar cables con aislamiento apropiado. Los materiales de aislamiento comunes para el cableado marino incluyen el caucho de polietileno reticulado (XLPE) y el caucho de etileno propileno (EPR), que ofrecen una excelente resistencia al agua, los productos químicos y la radiación UV.
- Métodos de conexión:Los métodos de conexión adecuados son cruciales para garantizar una conexión eléctrica segura y confiable. Los bloques terminales, los conectores de enjuague y la soldadura son métodos de uso común para conectar cables a los terminales del transformador. Es importante seguir las instrucciones del fabricante y utilizar las herramientas y técnicas apropiadas para garantizar una conexión adecuada.
2. Grounding
La conexión a tierra es un aspecto crítico del cableado del transformador marino para garantizar la seguridad eléctrica y evitar los riesgos de descarga eléctrica. El transformador debe estar conectado a tierra al sistema de conexión a tierra eléctrica del barco, que proporciona una ruta de baja resistencia para que las corrientes de falla fluyan de manera segura al suelo.
- Conductor de conexión a tierra:Se debe utilizar un conductor de conexión a tierra dedicado para conectar el marco del transformador y el punto neutral al sistema de conexión a tierra del barco. El tamaño del conductor de conexión a tierra está determinado por la corriente nominal del transformador y los requisitos del código eléctrico relevante.
- Conexiones de conexión a tierra:Las conexiones de conexión a tierra deben realizarse utilizando abrazaderas o conectores de conexión a tierra apropiados para garantizar una conexión segura y de baja resistencia. Es importante inspeccionar regularmente las conexiones de conexión a tierra en busca de signos de corrosión o daño y hacer las reparaciones o reemplazos necesarios.
3. Protección contra sobrecorriente
La protección contra sobrecorriente es esencial para evitar daños al transformador marino y el equipo conectado en caso de cortocircuito o sobrecarga. Los fusibles y los interruptores de circuitos se usan comúnmente para la protección contra sobrecorriente en sistemas eléctricos marinos.
- Fusibles:Los fusibles son una forma simple y confiable de protección contra sobrecorriente. Consisten en un cable o tira de metal que se derrite cuando la corriente excede un cierto valor, rompiendo el circuito y protegiendo el transformador y el equipo conectado. Al seleccionar fusibles para un transformador marino, es importante elegir fusibles con la calificación actual apropiada y la capacidad de interrupción.
- Circuiters:Los interruptores de circuitos son más sofisticados que los fusibles y se pueden restablecer después del tropiezo. Utilizan un mecanismo electromecánico o electrónico para detectar condiciones de sobrecorriente y abren automáticamente el circuito. Los interruptores de circuitos ofrecen la ventaja de poder reiniciarse rápidamente, reduciendo el tiempo de inactividad en caso de un evento excesivo.
4. Control y monitoreo del cableado
Además del cableado primario, secundario, de conexión a tierra y de protección contra sobrecorriente, los transformadores marinos también pueden requerir control y monitoreo del cableado para permitir la operación, el monitoreo y la protección remotos.
- Cableado de control:El cableado de control se utiliza para conectar el transformador a dispositivos de control como contactores, relés e interruptores. Este cableado permite el funcionamiento remoto del transformador, como el inicio y la detención, y el control de su voltaje de salida y corriente.
- Monitoreo del cableado:El cableado de monitoreo se utiliza para conectar el transformador a dispositivos de monitoreo como medidores, sensores y alarmas. Este cableado permite el monitoreo en tiempo real de los parámetros operativos del transformador, como voltaje, corriente, temperatura y resistencia a aislamiento, y la detección de cualquier condición o fallas anormales.
Las mejores prácticas para el cableado del transformador marino
- Siga las instrucciones del fabricante:Siempre siga las instrucciones y especificaciones del fabricante al cablear un transformador marino. Esto incluye el uso del tamaño de cable correcto, el tipo de aislamiento, los métodos de conexión y los requisitos de conexión a tierra.
- Utilice materiales de calidad:Use cables, conectores, fusibles y interruptores de circuitos de alta calidad que estén específicamente diseñados para aplicaciones marinas. Esto garantiza la confiabilidad y durabilidad del sistema de cableado y reduce el riesgo de fallas eléctricas y riesgos de seguridad.
- Instalación adecuada:Asegúrese de que el transformador esté instalado en una ubicación adecuada que esté protegida de la humedad, el agua salada y el daño mecánico. El cableado debe instalarse de manera ordenada y segura, con un soporte adecuado y alivio de tensión para evitar daños a los cables.
- Inspección y mantenimiento regulares:Inspeccione regularmente el sistema de cableado en busca de signos de desgaste, daños o corrosión. Realice tareas de mantenimiento de rutina, como conexiones de endurecimiento, terminales de limpieza y verificación de la resistencia al aislamiento para garantizar el funcionamiento continuo y eficiente del transformador.
Conclusión
Los métodos de cableado adecuados son esenciales para la operación segura y eficiente de los transformadores marinos. Siguiendo las pautas y las mejores prácticas descritas en esta publicación de blog, puede asegurarse de que su transformador marino esté conectado correctamente y cumpla con los requisitos de los códigos y estándares eléctricos relevantes. Como proveedor deTransformadores marinos, estamos comprometidos a proporcionar productos de alta calidad y soporte técnico a nuestros clientes. Si tiene alguna pregunta o necesita ayuda con el cableado de su transformador marino, no dude en contactarnos para obtener más información y discutir sus necesidades de adquisición.
