Los conmutadores desempeñan un papel crucial en el funcionamiento y la seguridad de las subestaciones tipo caja. Como proveedor líder de subestaciones tipo caja, tengo un conocimiento profundo de los distintos tipos de tableros utilizados en estas subestaciones. En esta publicación de blog, exploraré los diferentes tipos de interruptores que se encuentran comúnmente en las subestaciones tipo caja, sus funciones y sus aplicaciones.
1. Aparamenta aislada por aire (AIS)
La aparamenta aislada por aire es uno de los tipos de aparamenta más tradicionales y ampliamente utilizados en subestaciones tipo caja. Como sugiere el nombre, utiliza aire como medio aislante.
como funciona
AIS consta de disyuntores, seccionadores, seccionadores de puesta a tierra y transformadores de corriente, todos montados en un sistema de barras colectoras al aire libre. Los disyuntores están diseñados para interrumpir el flujo de corriente eléctrica en caso de una falla, como un cortocircuito o una sobrecarga. Los seccionadores se utilizan para aislar partes del sistema eléctrico para mantenimiento o reparación, y los seccionadores de tierra se utilizan para descargar de forma segura cualquier carga eléctrica residual.
Ventajas
- Costo - efectivo: AIS es generalmente menos costoso que otros tipos de tableros, lo que lo convierte en una opción popular para proyectos con presupuesto limitado.
- Fácil de mantener: Dado que los componentes están expuestos, es relativamente fácil acceder a ellos y mantenerlos.
- Tecnología bien establecida: AIS se ha utilizado durante muchos años y existe una gran cantidad de conocimientos y experiencia disponibles sobre su diseño, instalación y operación.
Aplicaciones
AIS se utiliza comúnmente en subestaciones tipo caja de voltaje bajo a medio, especialmente en áreas donde el espacio no es una limitación importante. Por ejemplo, en parques industriales y zonas rurales, AIS puede proporcionar una distribución de energía confiable y rentable.
2. Gas - Aparamenta aislada (GIS)
Gas: las celdas aisladas utilizan un gas especial, generalmente hexafluoruro de azufre (SF6), como medio aislante.
como funciona
En un GIS, todos los componentes principales, como disyuntores, seccionadores y seccionadores de tierra, están encerrados en un tanque metálico sellado lleno de gas SF6. El gas SF6 tiene excelentes propiedades aislantes y de extinción de arco, lo que permite un diseño mucho más compacto en comparación con el AIS.
Ventajas
- Diseño compacto: GIS ocupa mucho menos espacio que AIS, lo que lo hace ideal para aplicaciones donde el espacio es limitado, como en áreas urbanas o subestaciones interiores.
- Alta confiabilidad: La carcasa sellada de GIS protege los componentes de factores ambientales como el polvo, la humedad y la contaminación, lo que reduce el riesgo de fallas y los requisitos de mantenimiento.
- Bajo mantenimiento: Debido a su diseño sellado y a la larga vida útil del gas SF6, GIS requiere menos mantenimiento en comparación con AIS.
Aplicaciones

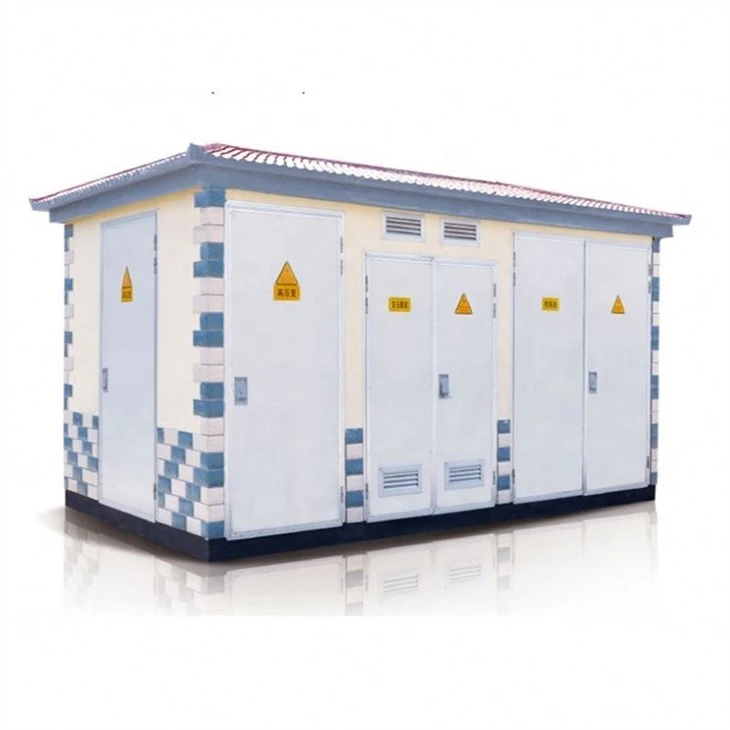

GIS se utiliza comúnmente en subestaciones tipo caja de alto voltaje, especialmente en áreas donde la alta confiabilidad y el ahorro de espacio son cruciales. Por ejemplo, en grandes edificios comerciales, aeropuertos y centros de datos, GIS garantiza un suministro de energía estable e ininterrumpido. Puede encontrar más información sobre subestaciones tipo caja de alta gama como laSubestación tipo caja europea.
3. Vacío - Aparamenta aislada (VIS)
La aparamenta aislada al vacío utiliza vacío como medio aislante y de extinción de arco.
como funciona
En un VIS, los contactos del disyuntor se colocan dentro de un interruptor de vacío. Cuando el disyuntor necesita interrumpir la corriente, los contactos se separan y el arco se extingue en el ambiente de vacío. El vacío tiene una excelente rigidez dieléctrica y capacidad de extinción de arco.
Ventajas
- Respetuoso con el medio ambiente: A diferencia del gas SF6 utilizado en GIS, el vacío no tiene ningún impacto ambiental negativo, lo que lo convierte en una opción más sostenible.
- Velocidad de conmutación rápida: VIS puede interrumpir la corriente muy rápidamente, lo que resulta beneficioso para proteger los equipos eléctricos de daños durante fallas.
- Larga vida útil: El tubo de vacío tiene una larga vida útil y requiere poco mantenimiento.
Aplicaciones
VIS se utiliza a menudo en subestaciones tipo caja de media tensión, especialmente en aplicaciones donde las preocupaciones medioambientales son importantes, como en edificios ecológicos y proyectos de energía renovable.
4. Aparamenta híbrida
Hybrid Switchgear combina las características de diferentes tipos de interruptores para lograr lo mejor de ambos mundos.
como funciona
La aparamenta híbrida normalmente combina componentes aislados por aire y por gas. Por ejemplo, la barra colectora principal puede estar aislada del aire, mientras que el disyuntor y otros componentes críticos están aislados del gas. Esta combinación permite un diseño más flexible que puede equilibrar los requisitos de costo, espacio y confiabilidad.
Ventajas
- Flexibilidad: La aparamenta híbrida se puede personalizar para satisfacer las necesidades específicas de diferentes proyectos, aprovechando los beneficios de los diseños con aislamiento de aire y de gas.
- Costo - efectividad: Al utilizar componentes aislados en aire siempre que sea posible y componentes aislados en gas para funciones críticas, la aparamenta híbrida puede ofrecer una solución rentable.
Aplicaciones
La aparamenta híbrida es adecuada para una amplia gama de aplicaciones, desde subestaciones comerciales de pequeña escala hasta proyectos industriales de gran escala. Se puede encontrar enSubestación americanadonde se deben cumplir diferentes requisitos.
5. Aparamenta de ruptura de carga
El interruptor seccionador de carga se utiliza principalmente para conmutar la corriente de carga en un circuito.
como funciona
Un interruptor de carga está diseñado para abrir y cerrar un circuito en condiciones normales de carga. No está destinado a interrumpir corrientes de cortocircuito. Los interruptores de carga se utilizan a menudo en combinación con fusibles u otros dispositivos de protección para proporcionar protección contra sobrecorriente.
Ventajas
- Sencillo y confiable: El interruptor-seccionador en carga tiene un diseño simple y es relativamente fácil de operar y mantener.
- Costo - efectivo: Es una solución rentable para aplicaciones donde la protección contra cortocircuitos se puede proporcionar por otros medios.
Aplicaciones
El interruptor de corte en carga se usa comúnmente en subestaciones tipo caja de bajo voltaje, como en áreas residenciales y pequeños edificios comerciales, para operaciones normales de conmutación de carga.
6. Aparamenta de distribución
La aparamenta de distribución se utiliza para controlar y proteger la distribución de energía eléctrica en una subestación tipo caja.
como funciona
Los equipos de distribución incluyen disyuntores, fusibles, contactores y relés. Estos componentes trabajan juntos para monitorear los parámetros eléctricos, detectar fallas y aislar la sección defectuosa del circuito.
Ventajas
- Protección integral: La aparamenta de distribución proporciona un alto nivel de protección para los equipos eléctricos y el personal, garantizando la distribución segura y confiable de energía.
- Configuración flexible: Se puede configurar para cumplir con los requisitos específicos de diferentes sistemas de distribución.
Aplicaciones
La aparamenta de distribución se utiliza en todo tipo de subestaciones tipo caja, desde subestaciones rurales de pequeña escala hasta subestaciones urbanas de gran escala. También se utiliza comúnmente enSubestación subterráneapara distribución de energía en un espacio limitado.
