¡Hola! Como proveedor de transformadores de tierra, he tenido una buena cantidad de experiencias con estos equipos esenciales. Una de las preguntas más comunes que me hacen es sobre los relés de protección utilizados con un transformador de puesta a tierra. Entonces, pensé que me tomaría un momento para compartir algunas ideas sobre este tema.
En primer lugar, comprendamos qué es un transformador de conexión a tierra. Es un tipo de transformador que se usa para proporcionar un punto neutral para un sistema de energía que no tiene un neutral natural. Este punto neutral es crucial para conectar el sistema, lo que ayuda a proteger el equipo y garantizar la seguridad del personal que trabaja en él.
Ahora, vamos a sumergirnos en los relés de protección. Los relés de protección son dispositivos que monitorean los parámetros eléctricos de un sistema de energía y envían una señal de viaje al interruptor de circuito cuando se detecta una condición anormal. Hay varios tipos de relés de protección que se pueden usar con un transformador de puesta a tierra, y revisaré algunos de los más comunes.
Relés sobrecorriente
Los relés sobrecorriente son quizás el tipo de relé de protección más básico. Monitorean la corriente que fluye a través del transformador de la conexión a tierra y tropiezan con el interruptor de circuito si la corriente excede un valor pre -establecido. Esto puede suceder debido a un circuito corto o una sobrecarga en el sistema.
Los relés sobrecorriente se pueden clasificar aún más en relés instantáneos de sobrecorriente y tiempo para retrasar los relés sobrecorriente. Relés de sobrecorriente instantáneo Viaje el interruptor de circuito inmediatamente cuando la corriente excede el valor establecido. Son útiles para proteger contra cortos severos: circuitos. Tiempo: retrasar los relés sobrecorriente, por otro lado, tienen un retraso de tiempo antes de tropezar. Este retraso se puede ajustar de acuerdo con los requisitos del sistema. Permite sobrecorrientes temporales, como los causados por el inicio del motor, sin tropezar con el interruptor.
Relés de fallas de tierra
Los relés de fallas de la tierra están diseñados específicamente para detectar fallas que ocurren entre el sistema eléctrico y la Tierra. En el caso de un transformador de puesta a tierra, estos relés son cruciales, ya que pueden identificar rápidamente cualquier falla de tierra en el sistema. Cuando ocurre una falla de la Tierra, la corriente que fluye a través del transformador de tierra cambia, y el relé de falla de la Tierra detecta este cambio.
Existen diferentes tipos de relés de fallas de tierra, como relés de falla de tierra direccional y no direccional. Los relés de falla de tierra direccional pueden determinar la dirección de la corriente de falla. Esto es útil en sistemas de energía complejos donde la corriente de falla puede fluir en diferentes direcciones. Los relés de falla de tierra no direccional, como su nombre indica, simplemente detecte la presencia de una falla de la Tierra sin determinar su dirección.
Relés de sobretensión y subtensión
Los relés de sobretensión y subtensión monitorean el voltaje a través del transformador de puesta a tierra. Puede ocurrir una condición de sobretensión debido a rayos, operaciones de conmutación o un mal funcionamiento en el sistema de energía. Si el voltaje excede un cierto límite, el relé de sobretensión tropezará con el interruptor de circuito para proteger el transformador de puesta a tierra y otros equipos en el sistema.
Del mismo modo, una condición de subtensión puede ser causada por una gran carga conectada al sistema o una falla en la fuente de alimentación. El relé de subvoltaje tropezará con el interruptor si el voltaje cae por debajo de un valor pre -establecido. Esto ayuda a evitar daños al equipo que puede no funcionar correctamente a bajos voltajes.
Relés diferencial
Los relés diferencial comparan la entrada actual y dejan el transformador de la tierra. En condiciones de funcionamiento normales, la corriente que ingresa al transformador debe ser igual a la corriente que lo dejó. Sin embargo, si hay una falla dentro del transformador, como un circuito corto entre los devanados, el balance de corriente se interrumpe.
El relé diferencial detecta este desequilibrio y tropieza con el interruptor de circuito. Los relés diferencial son muy sensibles y pueden identificar rápidamente fallas internas en el transformador de la puesta a tierra, lo que ayuda a minimizar el daño al transformador.
Por qué estos relés importan para transformadores de tierra
El uso de los relés de protección adecuado con un transformador de puesta a tierra es de suma importancia. Estos relés ayudan a prevenir el daño al transformador en sí. Una falla en el transformador de puesta a tierra puede conducir a reparaciones costosas o incluso a la necesidad de un reemplazo completo.
También protegen todo el sistema de energía. Al detectar y aislar fallas rápidamente, los relés impiden la propagación de fallas a otras partes del sistema, lo que puede causar cortes de energía generalizados. Además, aseguran la seguridad del personal que trabaja en el sistema de energía. El equipo eléctrico defectuoso puede representar un peligro de seguridad grave, y los relés de protección ayudan a reducir este riesgo.
Otros transformadores relacionados

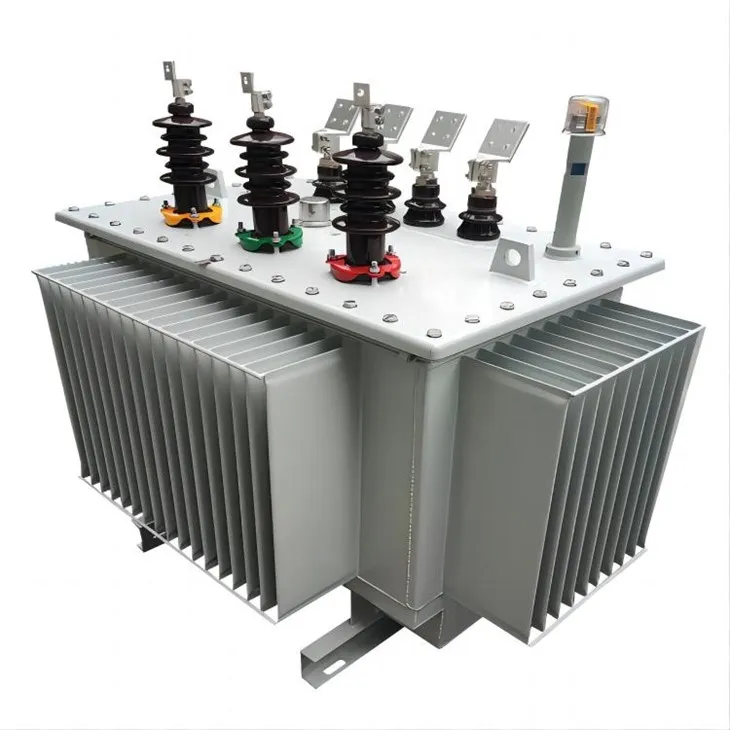

Si está en el mercado de transformadores, también puede estar interesado en otros tipos. Mira nuestroTransformador montado en poste de una sola fase, que es ideal para las áreas rurales y suburbanas donde la distribución de energía debe hacerse en los postes. ElTransformador de distribuciónes otra opción. Se utiliza para reducir el voltaje del nivel de transmisión al nivel de distribución para su uso en hogares y negocios. Y para aplicaciones donde el espacio es una preocupación, elTransformador montado en la almohadillaes una excelente opción, ya que se puede instalar en una almohadilla de concreto.
Conclusión
En conclusión, los relés de protección juegan un papel vital en el funcionamiento y la seguridad adecuados de un transformador a tierra. Cada tipo de relé tiene su propia función única, y una combinación de estos relés a menudo se usa para proporcionar una protección integral. Como proveedor de transformadores de tierra, puedo dar fe de la importancia de usar relés de protección de alta calidad.
Si está buscando un transformador de puesta a tierra o tiene alguna pregunta sobre los relés de protección utilizados con ellos, no dude en comunicarse. Estamos aquí para ayudarlo a tomar la decisión correcta para su sistema de energía. Ya sea que necesite consejos sobre qué relés usar o desee comprar un transformador, lo tenemos cubierto.
Referencias
- Blackburn, JL (1998). Relevo protector: principios y aplicaciones. Marcel Dekker.
- Gross, CA (2007). Generación de energía eléctrica, transmisión y distribución. Wiley - IEEE Press.
