Los transformadores solares son componentes críticos en las plantas de energía fotovoltaica, ya que aumentan el voltaje de CA de los inversores a niveles de voltaje medio para la integración en la red. Como proveedor especializado en transformadores de servicio solar, con frecuencia me preguntan qué implica la construcción de estas unidades. Aquí hay un desglose práctico de los materiales que importan.
Materiales centrales
El núcleo es el corazón magnético del transformador. El estándar predominante para las aplicaciones solares sigue siendo el acero al silicio de grano orientado de alta calidad (acero eléctrico). Este material se procesa específicamente para que sus dominios magnéticos estén alineados en la dirección de rodamiento, lo que maximiza la permeabilidad y minimiza la pérdida por histéresis bajo excitación de CA. Las laminaciones son extremadamente delgadas (normalmente de 0,23 mm a 0,30 mm) y están recubiertas con una capa aislante para restringir aún más las corrientes parásitas entre las hojas.
Los núcleos de metal amorfo son una alternativa establecida de alta eficiencia. Se fabrican mediante enfriamiento ultrarrápido de una aleación fundida, lo que produce una estructura de cinta no cristalina. Esto elimina los límites de los granos cristalinos que contribuyen a la pérdida del núcleo en el acero al silicio. Los núcleos amorfos reducen las pérdidas sin carga entre un 70% y un 80%, lo cual es valioso para los transformadores que permanecen energizados las 24 horas del día, los 7 días de la semana. Sin embargo, el material es mecánicamente sensible y requiere corte y manipulación de núcleos especializados. El metal amorfo también es magnetoestrictivo, lo que puede producir un ruido audible más alto, una consideración para instalaciones cerca de áreas residenciales. El mayor costo inicial generalmente se justifica mediante ahorros de energía durante el ciclo de vida, particularmente en mercados con regulaciones de eficiencia estrictas o alta capitalización de pérdidas.
Materiales conductores
El cobre es el conductor preferido para los devanados de los transformadores solares. Su alta conductividad minimiza las pérdidas I²R, críticas porque las plantas solares operan con altos factores de carga durante las horas del día. El cobre también ofrece resistencia mecánica y resistencia a la fluencia superiores en comparación con el aluminio, lo cual es importante ante ciclos térmicos repetidos y fuerzas de cortocircuito. Los grados de brea dura electrolítica (ETP) o de alta conductividad sin oxígeno (OFHC) son estándar.
El aluminio es una alternativa viable, utilizada principalmente para proyectos basados en costos o donde el peso es una limitación. Para igualar la conductividad del cobre, los devanados de aluminio requieren aproximadamente un 60% más de área de sección transversal. Esto aumenta las dimensiones del serpentín, lo que puede afectar el tamaño del tanque y el volumen de aceite. La terminación adecuada es fundamental; La capa de óxido de aluminio y la expansión térmica diferencial con barras colectoras de cobre requieren conectores bimetálicos o técnicas de soldadura especializadas. Para diseños de servicio intermitente o de menor costo, el aluminio puede funcionar de manera confiable cuando se diseña correctamente.
Materiales aislantes
Líquidos aislantes: El aceite mineral sigue siendo el refrigerante dieléctrico más utilizado. Ofrece una excelente impregnación del aislamiento de celulosa, alta rigidez dieléctrica y características de envejecimiento bien comprendidas. Sin embargo, su punto de inflamación (~165°C) y su escasa biodegradabilidad son desventajas.
Los fluidos de éster natural (aceites vegetales) se especifican cada vez más para transformadores solares, particularmente en instalaciones urbanas o ambientalmente sensibles. Ofrecen un punto de combustión >300°C, son fácilmente biodegradables y absorben la humedad con mayor tolerancia que el aceite mineral, lo que retarda el envejecimiento de la celulosa. Los ésteres sintéticos brindan una seguridad contra incendios similar con una estabilidad a la oxidación mejorada para diseños de tanques sellados. La contrapartida es una mayor viscosidad, que afecta el enfriamiento a bajas temperaturas ambiente, y normalmente un mayor costo.
Aislamiento sólido: papel kraft y cartón prensado de alta densidad, mejorados térmicamente, impregnados con el fluido dieléctrico, forman el aislamiento principal entre vueltas y en capas. Estos materiales de celulosa están tratados químicamente para resistir la degradación térmica, lo que extiende la vida útil del aislamiento a temperaturas de funcionamiento continuas. Para los diseños de resina fundida, se moldea al vacío alrededor de los devanados resina epoxi (normalmente sistemas cicloalifáticos rellenos de sílice o curados con anhídrido). Esto proporciona un sistema de aislamiento sellado, libre de mantenimiento, con alta resistencia mecánica y resistencia inherente al fuego.
Materiales del gabinete
El tanque alberga y protege la parte activa. El acero al carbono laminado es estándar, con un espesor determinado por los requisitos de resistencia al vacío. Las superficies externas reciben múltiples capas de pintura epoxi o poliuretano de alta durabilidad, calificadas para clasificaciones de corrosión C5-M para ambientes industriales y costeros. El acero galvanizado o inoxidable se utiliza para hardware y, con frecuencia, para gabinetes completos en entornos de plantas químicas o marinas altamente corrosivas.
Los gabinetes de aluminio están disponibles para aplicaciones sensibles al peso, como subestaciones en tejados o en alta mar. El aluminio ofrece resistencia natural a la corrosión, pero requiere un cuidadoso control de calidad de la soldadura y consideración de la expansión diferencial con casquillos y radiadores de acero.
Otros componentes y materiales
Bujes: Los bujes de porcelana ofrecen una excelente resistencia al seguimiento y estabilidad a los rayos UV, aunque son frágiles y pesados. Los casquillos de polímero compuesto (caucho de silicona) son más livianos, prácticamente irrompibles y brindan un rendimiento hidrofóbico superior en ambientes contaminados.
Refrigeración: Los radiadores y los tubos de refrigeración están fabricados de acero. Los ventiladores de refrigeración externos, cuando están instalados, utilizan aspas de aluminio y motores protegidos contra la corrosión.
Accesorios: Los medidores magnéticos de nivel de aceite, los dispositivos de alivio de presión y los indicadores de temperatura del devanado incorporan polímeros de ingeniería, fuelles de cobre berilio y sensores bimetálicos calibrados. Los respiradores desecantes contienen gel de sílice o perlas de tamiz molecular para eliminar la humedad del aire ingerido.

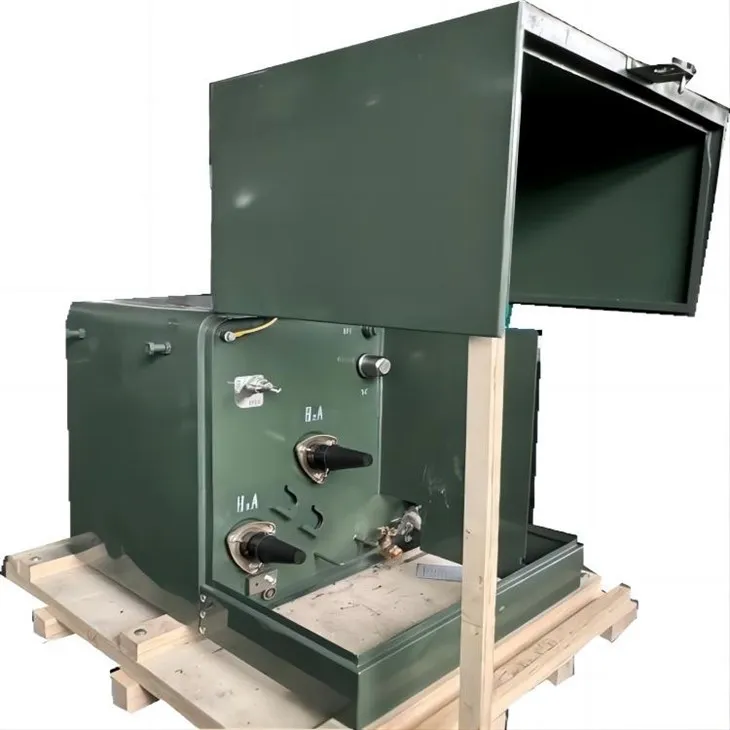

A la hora de seleccionar un transformador solar, es importante considerar la calidad de los materiales utilizados. Nuestra empresa, como proveedor profesional de transformadores solares, garantiza que en la construcción de nuestros transformadores solo se utilicen materiales de la más alta calidad. Ofrecemos una amplia gama de transformadores solares, incluidosTransformador monofásico montado en poste,Transformador montado en plataforma, yTransformador de aislamiento trifásico.
Si está buscando un transformador solar y desea analizar sus requisitos específicos, le recomendamos que se ponga en contacto con nosotros. Nuestro equipo de expertos está listo para brindarle información detallada y ayudarlo a elegir el transformador solar más adecuado para su proyecto.
Referencias
- IEEE Std C57.12.00, Requisitos generales para transformadores de distribución, potencia y regulación sumergidos en líquido.
- IEC 60076-11, Transformadores de potencia – Parte 11: Transformadores de tipo seco.
- McLyman, CWT, Transformer and Inductor Design Handbook, CRC Press (capítulos relevantes sobre materiales centrales y selección de conductores).
- Folleto técnico CIGRE 761, Gestión de la vida útil del transformador: materiales y degradación.
