Los transformadores de puesta a tierra desempeñan un papel crucial en los sistemas de energía eléctrica, proporcionando un camino para que las corrientes de falla fluyan de manera segura a tierra. Predecir el fallo de un transformador de puesta a tierra es fundamental para mantener la fiabilidad y seguridad de la red eléctrica. Como proveedor de transformadores de puesta a tierra, tenemos una amplia experiencia en la comprensión de los factores que pueden provocar fallas en los transformadores y los métodos para predecirlos. En esta publicación de blog, discutiremos cómo predecir la falla de un transformador de puesta a tierra.
Comprender los conceptos básicos de los transformadores de puesta a tierra
Antes de profundizar en la predicción de fallos, es importante entender qué es un transformador de puesta a tierra y cómo funciona. Un transformador de puesta a tierra está diseñado para proporcionar un punto neutro para un sistema sin conexión a tierra o con conexión a tierra de alta impedancia. Esto permite la detección y eliminación de fallas de línea única a tierra, protegiendo el equipo y previniendo daños.
Existen diferentes tipos de transformadores de puesta a tierra, como los transformadores en zig-zag y los transformadores de puesta a tierra con devanados secundarios. Estos transformadores se utilizan a menudo en diversas aplicaciones, incluidas plantas industriales, instalaciones de generación de energía y redes de distribución.
Causas comunes de falla del transformador de puesta a tierra
Para predecir fallas, primero debemos comprender las causas comunes. Algunos de los principales factores que pueden provocar el fallo de un transformador de puesta a tierra son:
Calentamiento excesivo
El sobrecalentamiento es una de las causas más comunes de falla del transformador. Puede ser causado por una corriente de carga excesiva, una refrigeración deficiente o una condición de cortocircuito. Cuando un transformador se sobrecalienta, los materiales aislantes pueden degradarse y provocar una rotura del aislamiento eléctrico. Esto, a su vez, puede provocar cortocircuitos dentro de los devanados del transformador.
Degradación del aislamiento
La degradación del aislamiento puede ocurrir con el tiempo debido a factores como el envejecimiento, la entrada de humedad y el estrés eléctrico. La humedad puede reducir la rigidez dieléctrica del aislamiento, haciéndolo más susceptible a sufrir fallas eléctricas. El estrés eléctrico debido a picos de alto voltaje o condiciones de funcionamiento anormales también pueden provocar el deterioro del aislamiento.
Fallos externos
Los fallos externos, como rayos, cortocircuitos en el sistema conectado o daños mecánicos, también pueden provocar fallos en el transformador. Los rayos pueden inducir sobretensiones de alto voltaje en los devanados del transformador, que pueden exceder la capacidad de resistencia del aislamiento. Los daños mecánicos, por ejemplo, por una colisión o una instalación incorrecta, pueden dañar físicamente los componentes del transformador.
Métodos para predecir la falla del transformador de puesta a tierra
Análisis de gases disueltos (DGA)
El análisis de gases disueltos es una técnica ampliamente utilizada para predecir fallas en transformadores. Cuando los materiales aislantes de un transformador se degradan debido al sobrecalentamiento o al estrés eléctrico, liberan gases como metano, etano, etileno y acetileno. Al analizar el tipo y la concentración de estos gases disueltos en el aceite del transformador, podemos determinar el estado del transformador.
Por ejemplo, los niveles altos de metano y etano a menudo indican un sobrecalentamiento del aislamiento del devanado del transformador. La presencia de acetileno puede ser una señal de formación de arcos o tensión eléctrica severa dentro del transformador. Se deben realizar pruebas DGA periódicas y los resultados deben compararse con los límites de proporción de gas estándar para identificar problemas potenciales.
Termografía infrarroja
La termografía infrarroja es un método no invasivo para detectar el sobrecalentamiento en transformadores. Se utiliza una cámara de infrarrojos para capturar la imagen térmica del transformador. Los puntos calientes en la superficie del transformador o en sus componentes se pueden identificar fácilmente, lo que puede indicar problemas como conexiones flojas, sobrecarga o conductos de refrigeración bloqueados.
Se deben realizar inspecciones periódicas por infrarrojos, especialmente durante los períodos de carga máxima, para detectar cualquier aumento anormal de temperatura a tiempo. Esto permite un mantenimiento oportuno y puede evitar fallas catastróficas.
Pruebas de calidad del aceite
La calidad del aceite del transformador es crucial para el correcto funcionamiento del transformador. Las pruebas de calidad del aceite implican el análisis de parámetros como el contenido de humedad, la rigidez dieléctrica, la acidez y la resistividad. Un alto contenido de humedad en el aceite puede reducir la eficacia del aislamiento, mientras que una disminución de la rigidez dieléctrica puede indicar contaminación o degradación.
Se deben realizar muestreos y pruebas regulares de aceite según los intervalos recomendados. Si los resultados de la prueba muestran que la calidad del aceite se está deteriorando, se deben tomar las medidas necesarias, como la filtración o el reemplazo del aceite.
Detección de descarga parcial
Las descargas parciales son pequeñas descargas eléctricas que ocurren dentro del aislamiento del transformador. Pueden ser causados por factores como huecos en el aislamiento, tensión de alto voltaje o humedad. La detección de descargas parciales se puede realizar mediante métodos como la medición eléctrica y la detección ultrasónica.
La detección temprana de descargas parciales puede ayudar a identificar problemas de aislamiento antes de que provoquen una avería completa. Se pueden instalar sistemas de monitoreo para monitorear continuamente la actividad de descargas parciales en el transformador.
Estrategias de monitoreo y mantenimiento
Además de los métodos de predicción anteriores, una estrategia integral de monitoreo y mantenimiento es esencial para prevenir fallas en el transformador de puesta a tierra.
Inspecciones periódicas
Se deben realizar inspecciones visuales periódicas del transformador para verificar si hay signos de daño físico, como fugas de aceite, corrosión o conexiones flojas. También se debe inspeccionar el sistema de refrigeración, incluidos los radiadores y ventiladores, para garantizar su correcto funcionamiento.
Monitoreo de carga
Es importante controlar la carga en el transformador de puesta a tierra para evitar sobrecargas. Al analizar el perfil de carga a lo largo del tiempo, podemos predecir los períodos de carga máxima y tomar las medidas necesarias, como el deslastre de carga o la actualización del transformador, si es necesario.
Registros de mantenimiento
Mantener registros de mantenimiento detallados es crucial para rastrear el historial del transformador, incluidas fallas anteriores, actividades de mantenimiento y resultados de pruebas. Estos registros pueden ayudar a identificar patrones y predecir fallas futuras.
Aprovechando nuestra experiencia como proveedor
Como proveedor de transformadores de puesta a tierra [asumiendo que somos confiables], no solo proporcionamos transformadores de alta calidad sino que también ofrecemos soporte técnico integral. Nuestro equipo de expertos puede ayudarlo a implementar un programa de predicción de fallas, incluida la selección de los métodos de monitoreo adecuados y la interpretación de los resultados de las pruebas.
También nos mantenemos actualizados con los últimos estándares y tecnologías de la industria para garantizar que nuestros transformadores estén diseñados y fabricados con la más alta calidad. Si ya está utilizando nuestros transformadores de puesta a tierra, podemos proporcionarle planes de mantenimiento personalizados según sus condiciones operativas específicas.
Tipos de transformadores relacionados

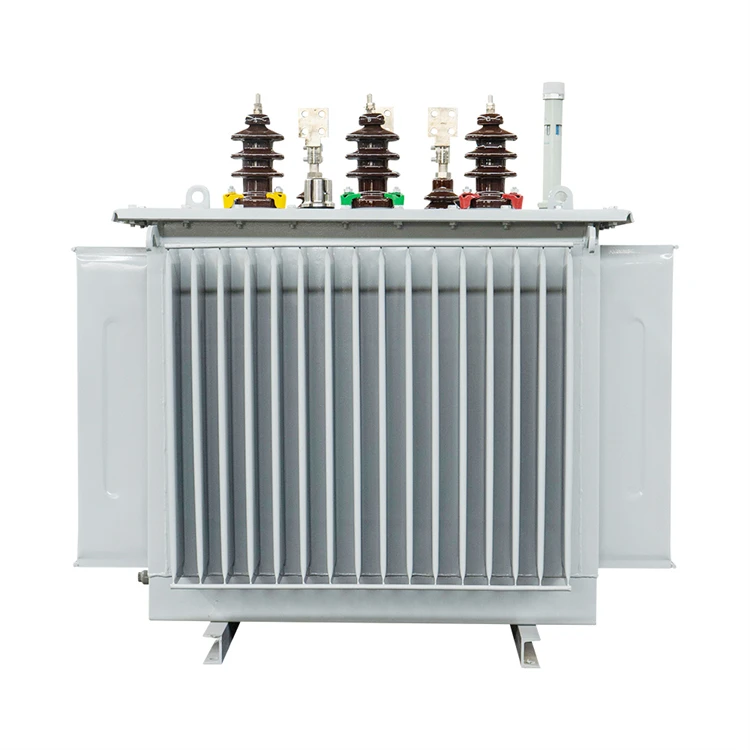

Además de transformadores de puesta a tierra, también suministramos otros tipos de transformadores comoTransformador electrico,Transformador rectificador, yTransformadores marinos. Estos transformadores están diseñados para cumplir con los requisitos específicos de diferentes industrias.
Conclusión: Contáctenos para sus necesidades de transformadores
Predecir el fallo de un transformador de puesta a tierra es una tarea compleja pero imprescindible. Al comprender las causas comunes de fallas e implementar métodos de predicción y estrategias de mantenimiento adecuados, puede garantizar el funcionamiento confiable de su sistema de energía eléctrica.
Como proveedor líder de transformadores de puesta a tierra y otros productos relacionados, estamos comprometidos a brindarle las mejores soluciones. Si tiene alguna pregunta sobre la predicción de fallas del transformador de puesta a tierra o si está interesado en comprar nuestros productos, contáctenos. Nuestro equipo está listo para discutir sus requisitos y brindarle los productos y servicios más adecuados.
Referencias
- Blackburn, JL (1993). Relés de protección: principios y aplicaciones. Marcel Dekker.
- Bruto, G. (2001). Análisis del sistema de energía. Wiley-India.
- Arrillaga, J. y Watson, NR (2001). Armónicos del sistema de potencia. Wiley.
