Como proveedor de transformadores de puesta a tierra, he sido testigo de primera mano del papel fundamental que desempeñan estos dispositivos en los sistemas eléctricos. Una de las características más importantes de un transformador de puesta a tierra es su mecanismo de protección contra cortocircuitos. En este blog profundizaré en cómo funciona la protección contra cortocircuitos de un transformador de puesta a tierra.
Comprensión de los transformadores de puesta a tierra
Antes de profundizar en la protección contra cortocircuitos, es esencial comprender qué es un transformador de puesta a tierra. Se utiliza un transformador de conexión a tierra para crear un punto neutro en un sistema sin conexión a tierra o con conexión a tierra de alta resistencia. Este punto neutro permite la conexión de dispositivos de protección y ayuda al correcto funcionamiento del sistema eléctrico.

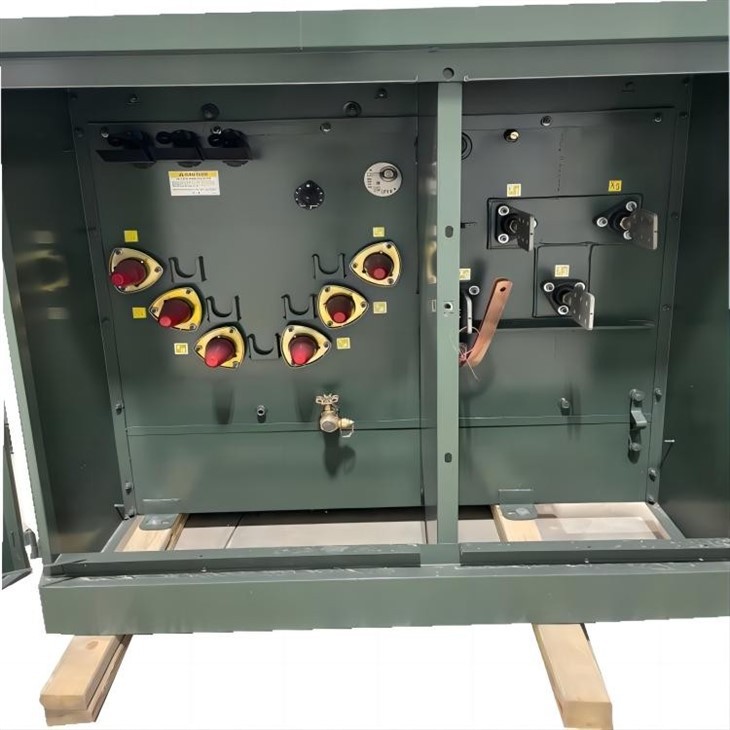

Los transformadores de puesta a tierra se utilizan comúnmente en diversas aplicaciones, incluidasTransformador montado en plataforma,Transformador de distribución, yTransformador monofásico montado en poste. Garantizan la seguridad y estabilidad de la red eléctrica al proporcionar un camino para las corrientes de falla.
¿Qué es un cortocircuito?
Un cortocircuito ocurre cuando hay una conexión involuntaria de baja resistencia entre dos puntos de un circuito eléctrico. Esto puede ocurrir por varias razones, como fallas en el aislamiento, daños físicos a los conductores o fallas en el equipo. Cuando ocurre un cortocircuito, una gran cantidad de corriente fluye a través del circuito, lo que puede causar sobrecalentamiento, daños al equipo e incluso representar un peligro para la seguridad.
La importancia de la protección contra cortocircuitos en transformadores de puesta a tierra
La protección contra cortocircuitos es crucial para la puesta a tierra de los transformadores. Sin la protección adecuada, un cortocircuito puede provocar daños graves al transformador, interrupción del suministro eléctrico y posibles daños al personal. El mecanismo de protección contra cortocircuitos en un transformador de puesta a tierra está diseñado para detectar y aislar la falla lo más rápido posible para minimizar el daño.
Cómo funciona la protección contra cortocircuitos en transformadores de puesta a tierra
Protección contra sobrecorriente
Uno de los principales métodos de protección contra cortocircuitos en transformadores de puesta a tierra es la protección contra sobrecorriente. En el circuito eléctrico se instalan dispositivos de protección contra sobrecorriente, como fusibles y disyuntores. Estos dispositivos están diseñados para detectar un aumento anormal en el flujo de corriente.
Cuando se produce un cortocircuito, la corriente en el circuito aumenta rápidamente. El dispositivo de protección contra sobrecorriente detecta este aumento y se dispara, interrumpiendo el flujo de corriente. Los fusibles funcionan derritiendo un cable delgado dentro del fusible cuando la corriente excede un cierto valor. Una vez que el cable se derrite, el circuito se rompe y el flujo de corriente se detiene. Los disyuntores, por otro lado, utilizan un mecanismo electromagnético o térmico para abrir el circuito cuando se detecta una condición de sobrecorriente.
Protección diferencial
La protección diferencial es otra técnica importante de protección contra cortocircuitos utilizada en la puesta a tierra de transformadores. Este método compara la corriente que entra y sale del transformador. En condiciones normales de funcionamiento, la corriente que entra al transformador debe ser igual a la corriente que sale del mismo.
Sin embargo, cuando ocurre un cortocircuito dentro del transformador, habrá una diferencia en la corriente que entra y sale. Para medir esta diferencia se utilizan relés de protección diferencial. Si la diferencia excede un umbral preestablecido, el relé envía una señal para disparar el disyuntor, aislando el transformador del sistema eléctrico.
Protección térmica
La protección térmica también es un aspecto clave de la protección contra cortocircuitos en transformadores de puesta a tierra. Un cortocircuito puede provocar que el transformador se sobrecaliente debido a la gran cantidad de corriente que circula por él. En el transformador se instalan dispositivos de protección térmica, como sensores de temperatura.
Estos sensores monitorean la temperatura de los devanados y el núcleo del transformador. Si la temperatura excede un límite seguro, el sistema de protección térmica puede actuar. Esto puede implicar disparar el disyuntor o activar un sistema de enfriamiento para reducir la temperatura.
Coordinación de Dispositivos de Protección
Para garantizar una protección eficaz contra cortocircuitos, es necesario coordinar los dispositivos de protección térmica, diferencial y de sobrecorriente. Esto significa que deben operar en una secuencia que permita la detección y aislamiento de la falla más rápido y preciso.
Por ejemplo, en un sistema bien coordinado, el dispositivo de protección contra sobrecorriente puede configurarse para que se dispare primero en caso de condiciones menores de sobrecorriente. Si la falla persiste o es más grave, la protección diferencial puede entonces tomar el control. La protección térmica actúa como respaldo para evitar daños por sobrecalentamiento.
Pruebas y Mantenimiento de Sistemas de Protección contra Cortocircuitos
Las pruebas y el mantenimiento regulares de los sistemas de protección contra cortocircuitos en los transformadores de puesta a tierra son esenciales. Las pruebas ayudan a garantizar que los dispositivos de protección funcionen correctamente y que se mantenga la coordinación entre los diferentes dispositivos de protección.
Las actividades de mantenimiento pueden incluir verificar el estado de fusibles, disyuntores y relés, así como calibrar los dispositivos de protección. También es importante inspeccionar el transformador en busca de signos de daño o desgaste que puedan afectar el rendimiento de la protección contra cortocircuitos.
Conclusión
En conclusión, el mecanismo de protección contra cortocircuitos en transformadores de puesta a tierra es una parte compleja y vital del sistema eléctrico. La protección contra sobrecorriente, la protección diferencial y la protección térmica trabajan juntas para detectar y aislar cortocircuitos, garantizando la seguridad y confiabilidad del transformador y el suministro eléctrico.
