En los sistemas de energía modernos,Transformadores de pasojugar un papel vital. Es como un héroe detrás de escena, que contribuye silenciosamente a la transmisión eficiente y la distribución razonable de la electricidad.
I. ¿Qué es un transformador escalonado?

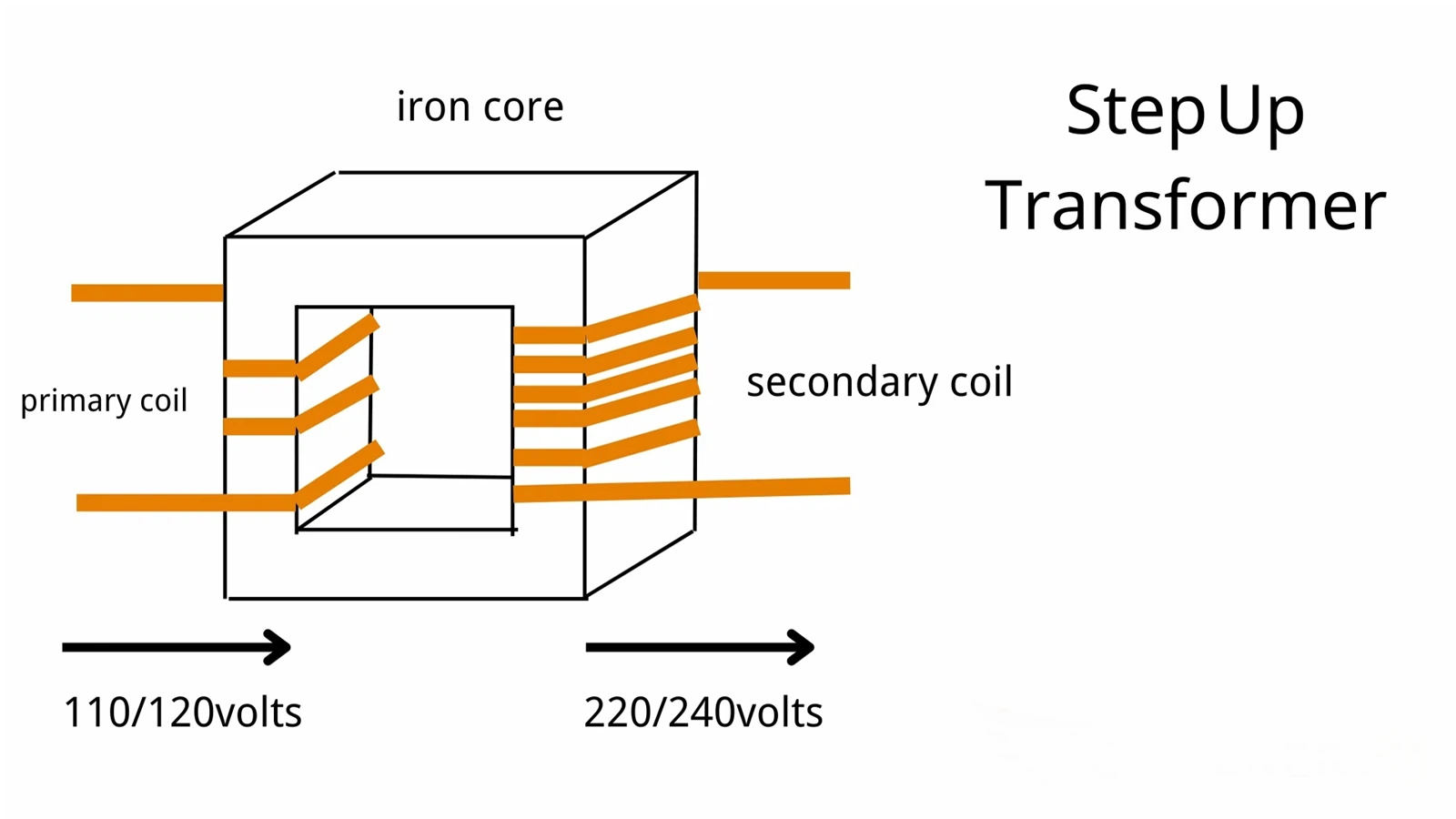

Un transformador de paso es un dispositivo eléctrico que funciona en el principio de inducción electromagnética. Su función principal es convertir bajo voltaje en alto voltaje. Por lo general, consiste en un núcleo de hierro, un devanado primario y un devanado secundario. Cuando una corriente alterna pasa a través del devanado primario, se genera un campo magnético alterno en el núcleo de hierro. Este campo magnético alterno pasa a través del devanado primario y el devanado secundario al mismo tiempo. Según el principio de inducción electromagnética, se induce una fuerza electromotriz en el devanado secundario. Dado que el número de giros del devanado secundario del transformador de paso es mayor que el número de vueltas del devanado primario, el voltaje inducido por el devanado secundario será mayor que el voltaje de entrada del devanado primario, logrando así un aumento de voltaje.
II. Seis valores centrales de transformadores de paso arriba
1. Transición de nivel de energía de voltaje: una revolución física en la transmisión de energía
- Ley de impulso de voltaje
Basado en el principio de inducción electromagnética, el voltaje terminal del generador (10-35 kv) se incrementa al nivel de transmisión (110-1000 kv). Por ejemplo, la estación hidroeléctrica de tres Gorges convierte la potencia de CA en potencia de CC a través de transformadores convertidor de 24 ± 550kV, reduciendo las pérdidas de transmisión del 7% al 2.5%.
- Control de pérdida de corriente de Eddy
El uso de {{0}}. Láminas de acero de silicio orientado de 23 mm de espesor núcleo laminado reduce la pérdida sin carga a 1.1kW/MVA (estándar IEC 60076). En el proyecto State Grid UHV, la corriente sin carga del transformador de 1200MVA es de solo 0.15%.
- Avance en la tecnología de aislamiento
El uso del papel de aislamiento ultra limpio de 450 μm y el aceite de éster sintético tienen un voltaje de resistencia de frecuencia de potencia de 860 kv (IEEE C57.12. 00 estándar) y puede resistir un voltaje de impulso de rayos de 1950kV.
2. La piedra angular de la transmisión de larga distancia: romper el límite físico de la pérdida de energía
| Parámetros | Distribución directa de 10 kV | Transmisión de impulso de 500kV |
| Distancia de transmisión | Menos de o igual a 15 km | Mayor o igual a 800 km |
| Tasa de pérdida de línea | 12%/100 km | 0. 8%/100km |
| Capacidad de transmisión económica | 3MW | 3000MW |
| Requisito de área de sección transversal del conductor | 240 mm² (cable de cobre) | 630 mm² (alambre de aluminio de acero núcleo) |
Nota: Calculada según la transmisión de potencia de 100MW, temperatura ambiente de 40 grados
3. Hub de interconexión del sistema: construir una arteria de energía interregional
- Adaptación de frecuencia/voltaje
Al conectar las redes eléctricas de 50Hz y 60Hz, la compensación de la diferencia de ángulo de fase se logra a través de un transformador de tres ventiladores. Esta tecnología se utiliza en el proyecto de cable de mar Hokkaido-Honshu en Japón.
- Regulación de la capacidad de cortocircuito
La impedancia de cortocircuito del transformador convertidor de ± 800kV está diseñada para ser del 18%-22%, lo que puede suprimir efectivamente el aumento en la corriente de cortocircuito durante las fallas de la red eléctrica.
- Control armónico
El devanado de filtrado armónico incorporado reduce la distorsión armónica total (THD) del 7.2% al 1.8% (estándar IEEE 519).
4. Clave para la nueva conexión de la red de energía: "Traductor de voltaje" de energía renovable
- Solución de acceso de energía eólica
Una turbina eólica doble de 2.5MW se ve impulsada por un transformador de caja 0}. 69/35kV, y luego aumenta a 220 kV conectado por un transformador principal, con una eficiencia general de mayor o igual a 98.7%.
- Configuración de la estación de energía fotovoltaica
El uso de un sistema CC de 1500V + 3125 KVA transformador combinado reduce el costo del equipo conectado a la cuadrícula de una estación de energía fotovoltaica de 100MW en un 12%.
- Interfaz del sistema de almacenamiento de energía
En una estación de alimentación de almacenamiento de energía de 1 0 0mW/200mbh en Jiangsu, un transformador de impulso bidireccional realiza una interacción de energía eficiente entre un clúster de batería de 0.4kV y una cuadrícula de 35kV.
5. Barrera de protección del equipo: válvula de seguridad invisible del sistema de energía
| Función de protección | Realización técnica | Índice de rendimiento |
| Absorción de sobretensión | Circuito de amortiguación de válvula + RC | Límite de sobretensión inferior o igual a 2.5pu |
| Supresión de sobretensiones | Reactor de control magnético + resistencia de cierre | Corriente de sobretensión de cierre menor o igual a 1.2 veces la corriente calificada |
| Advertencia de falla de aislamiento | Monitoreo en línea de gas disuelto en petróleo (DGA) | Precisión de detección: H2 mayor o igual a 5ppm |
| Protección de la temperatura | Sistema de medición de temperatura de fibra óptica + modelo de simulación térmica | Error de aumento de la temperatura del punto caliente <2 grados |
6. Smart Grid Core: Energy Router en la era digital
- Revolución de regulación de voltaje en carga
El cambiador de tap (OLTC) de carga electrónica equipado con el módulo IGBT puede completar ± 10% de regulación de voltaje dentro de los 15 ms, que es 50 veces más rápido que el tipo mecánico tradicional.
- Sistema gemelo digital
El modelo de simulación de campo electromagnético basado en ANSYS Maxwell puede predecir la curva de envejecimiento de aislamiento del transformador durante su vida de 30-} con una tasa de error de <3%.
- Toma de decisiones inteligentes de borde
El terminal inteligente con el chip IA integrado analiza las fluctuaciones de carga en tiempo real y logra ± 0. 5% de precisión de control dinámico de voltaje en la zona de demostración de energía renovable de Zhangjiakou.
Iii. Tendencia de desarrollo futuro de Transformer de paso hasta
Con el continuo avance de la ciencia y la tecnología,Transformadores de pasoTambién se están optimizando y actualizando. En la actualidad, muchos países y regiones están promoviendo la construcción de "redes inteligentes", y los transformadores de paso ups inteligentes, como nodos clave del sistema de energía, también se están desarrollando en una dirección más eficiente e inteligente. Por ejemplo, algunos transformadores de paso arriba inteligentes han podido ajustar automáticamente la potencia y el voltaje de salida para adaptarse a diferentes necesidades de potencia mediante el monitoreo en tiempo real del estado de operación del equipo.
En el futuro, con la aplicación de tecnologías como la inteligencia artificial y los big data, el nivel de inteligencia de los transformadores superiores mejorará aún más, lo que sentará las bases para la gestión inteligente del sistema de energía global. Al mismo tiempo, con el aumento de la energía verde, los transformadores superiores también desempeñarán un papel más importante en los nuevos sistemas de generación de energía energética y almacenamiento de energía.
Conclusión
En resumen, los transformadores intensivos juegan un papel irremplazable en los sistemas de energía modernos. Al aumentar el voltaje, reduce la pérdida de energía, mejora la eficiencia de la transmisión, se adapta a las necesidades de diferentes cargas y estabiliza el sistema de energía. En el futuro, con el avance continuo de la tecnología, los transformadores superiores harán mayores contribuciones a la transmisión eficiente y la distribución razonable de la energía global.
Si tiene alguna necesidad de transformadores subterráneos, ya sea que necesite orientación técnica, soporte de selección de equipos u optimización de soluciones de operación y mantenimiento, no dude en contactarme. Te serviré de todo corazón y me aseguraré de tener una experiencia satisfactoria. Espero poder trabajar con usted para crear soluciones de energía más seguras y eficientes.
