Como proveedor de aparamenta de bajo voltaje, a menudo me preguntan sobre los requisitos de cableado para aparamenta de bajo voltaje. Es un tema crucial porque el cableado adecuado garantiza la seguridad, confiabilidad y eficiencia de los sistemas eléctricos. En esta publicación de blog, desglosaré los requisitos clave de cableado para tableros de distribución de bajo voltaje y analizaré por qué son importantes.
La seguridad es lo primero: conexión a tierra y conexión
Uno de los aspectos más importantes del cableado de aparamenta de baja tensión es la conexión a tierra y la unión. La conexión a tierra proporciona un camino para que la corriente eléctrica fluya de manera segura hacia la tierra en caso de una falla, protegiendo a las personas y los equipos de descargas eléctricas. La unión, por otro lado, garantiza que todas las piezas metálicas estén conectadas eléctricamente para evitar la acumulación de electricidad estática y diferencias de potencial.
Para la conexión a tierra, el cuadro debe conectarse a un electrodo de tierra confiable, como una varilla de tierra o una rejilla de tierra. El conductor de puesta a tierra debe ser de tamaño suficiente para transportar la corriente de falla de manera segura. Además, todos los gabinetes metálicos, marcos y otras partes conductoras del tablero deben conectarse entre sí mediante puentes de unión. Esto ayuda a crear un camino eléctrico continuo y reduce el riesgo de descarga eléctrica.
Dimensionamiento y selección de cables
Otro factor crítico en el cableado de aparamenta de baja tensión es el tamaño y la selección de los cables. El tamaño del cable está determinado por la cantidad de corriente que necesita transportar y la longitud del tendido del cable. El uso de cables de tamaño insuficiente puede provocar sobrecalentamiento, caídas de voltaje e incluso incendios eléctricos.
Al seleccionar cables, es importante considerar el tipo de aislamiento, la clasificación de temperatura y la ampacidad. Para aparamenta de bajo voltaje, se usan comúnmente cables de cobre porque tienen buena conductividad y son relativamente fáciles de trabajar. El aislamiento debe estar clasificado para la temperatura de funcionamiento del tablero y el ambiente en el que se instalará.
Protección de circuito
La protección del circuito es esencial para evitar daños al tablero y al sistema eléctrico. Los fusibles y disyuntores se utilizan comúnmente para proteger los circuitos contra sobrecorrientes y cortocircuitos. Al cablear equipos de distribución de bajo voltaje, es importante seleccionar el tipo y tamaño correctos de los dispositivos de protección del circuito.
Los fusibles son dispositivos simples y económicos que brindan protección contra sobrecorriente. Funcionan fundiendo un elemento metálico cuando la corriente supera un determinado valor, rompiendo el circuito. Los disyuntores, por otro lado, son dispositivos más complejos que se pueden restablecer después de dispararse. Proporcionan protección tanto contra sobrecorriente como contra cortocircuitos y están disponibles en diferentes tipos, como disyuntores térmicos, magnéticos y combinados.
Métodos y técnicas de cableado
Los métodos y técnicas de cableado utilizados en aparamenta de baja tensión también pueden afectar su rendimiento y seguridad. Hay varios métodos de cableado disponibles, incluido el cableado de conductos, el cableado de bandejas de cables y el cableado de barras colectoras. Cada método tiene sus propias ventajas y desventajas, y la elección depende de la aplicación y los requisitos específicos.
El cableado por conductos es un método común utilizado para proteger los cables de daños mecánicos y factores ambientales. Implica pasar cables a través de conductos de metal o plástico y conectarlos al tablero mediante conectores apropiados. El cableado de bandejas de cables es otro método popular, especialmente para instalaciones grandes. Se trata de utilizar bandejas portacables para soportar y organizar los cables, facilitando su instalación y mantenimiento.
El cableado de barras colectoras es un método más avanzado que utiliza barras colectoras para distribuir energía eléctrica. Las barras colectoras están hechas de barras de cobre o aluminio que se utilizan para conectar los diferentes componentes del cuadro. Proporcionan un camino de baja resistencia para la corriente eléctrica y pueden manejar grandes cantidades de energía.
Protección y coordinación de sobrecorriente
La protección y coordinación contra sobrecorriente son consideraciones importantes en el cableado de aparamenta de bajo voltaje. Los dispositivos de protección contra sobrecorriente, como fusibles y disyuntores, se utilizan para proteger el tablero y el sistema eléctrico de daños causados por una corriente excesiva. La coordinación garantiza que los dispositivos de protección contra sobrecorriente operen en una secuencia específica, de modo que solo se dispare el dispositivo más cercano a la falla, minimizando la interrupción del sistema eléctrico.
Para lograr una protección y coordinación adecuadas contra sobrecorriente, es importante seleccionar el tipo y tamaño correctos de los dispositivos de protección contra sobrecorriente y coordinarlos en función de los niveles de corriente de falla y las características tiempo-corriente de los dispositivos. Esto requiere una planificación y un cálculo cuidadosos y, a menudo, se recomienda consultar con un ingeniero eléctrico calificado.
Consideraciones ambientales
El entorno en el que se instala el cuadro de baja tensión también puede afectar sus requisitos de cableado. Por ejemplo, en un ambiente húmedo o corrosivo, es posible que se requieran materiales y métodos de cableado especiales para proteger los cables contra daños. Además, la temperatura, la humedad y los niveles de polvo en el ambiente también pueden afectar el rendimiento y la vida útil del tablero y su cableado.
Al instalar aparamenta de bajo voltaje en un entorno hostil, es importante utilizar materiales de cableado que sean resistentes a la humedad, los productos químicos y la corrosión. Además, se debe proporcionar una ventilación adecuada y un control de la humedad para evitar la acumulación de humedad y condensación, que pueden provocar problemas eléctricos.
Tipos de aparamenta de baja tensión y sus especificaciones de cableado
Hay diferentes tipos de aparamenta de bajo voltaje disponibles, cada uno con sus propios requisitos de cableado. Por ejemplo,Aparamenta extraíble de bajo voltajepermite un fácil reemplazo de disyuntores y otros componentes, lo que requiere conexiones de cableado especiales para garantizar que los componentes se puedan insertar y quitar fácilmente.

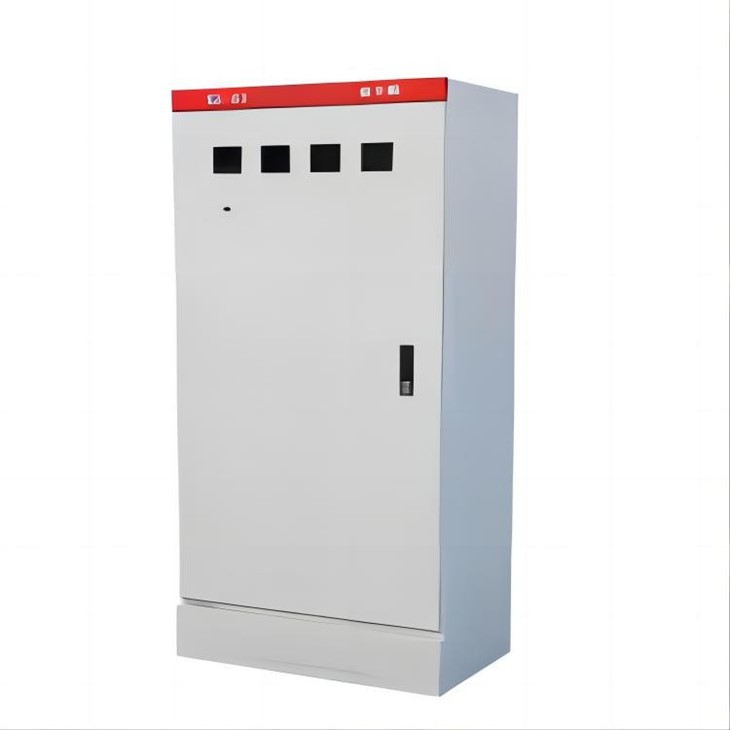

Caja de distribución de energíase utiliza para distribuir energía eléctrica a múltiples circuitos y su cableado debe diseñarse para garantizar una distribución equilibrada de la carga y un fácil mantenimiento.Aparamenta fija de baja tensiónEs un tipo más tradicional de aparamenta y su cableado suele ser más sencillo, pero aún debe cumplir con los mismos estándares de seguridad y rendimiento.
Pruebas y mantenimiento
Una vez completado el cableado del cuadro de baja tensión, es importante realizar pruebas exhaustivas para garantizar que todo funcione correctamente. Esto incluye probar la resistencia del aislamiento, la continuidad de las conexiones de puesta a tierra y de unión, y el funcionamiento de los dispositivos de protección contra sobrecorriente.
El mantenimiento regular también es esencial para mantener el cuadro y su cableado en buenas condiciones. Esto incluye inspeccionar los cables en busca de daños o desgaste, apretar las conexiones y limpiar el tablero. Si sigue un programa de mantenimiento adecuado, puede prolongar la vida útil del tablero y reducir el riesgo de problemas eléctricos.
Conclusión
En conclusión, los requisitos de cableado para aparamenta de baja tensión son complejos y críticos para la seguridad, confiabilidad y eficiencia de los sistemas eléctricos. Desde la conexión a tierra y la unión hasta el tamaño de los cables, la protección de los circuitos y las consideraciones medioambientales, cada aspecto del cableado debe planificarse y ejecutarse cuidadosamente.
Si está buscando aparamenta de bajo voltaje o necesita ayuda con el cableado o el mantenimiento, me encantaría hablar con usted. Somos un proveedor profesional con años de experiencia en la industria y podemos ayudarlo a encontrar la solución adecuada para sus necesidades específicas. Ya sea que esté trabajando en un pequeño proyecto residencial o en una gran instalación industrial, lo tenemos cubierto. Contáctenos hoy para iniciar la conversación y trabajemos juntos para garantizar que su sistema eléctrico sea seguro y confiable.
Referencias
- Manual de instalación eléctrica de Schneider Electric
- Código Eléctrico Nacional (NEC)
- Estándares IEEE para sistemas eléctricos y electrónicos
